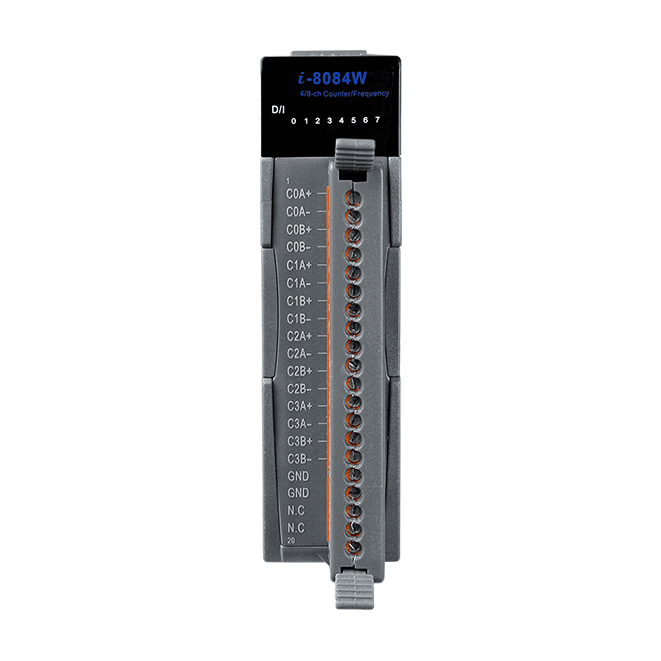

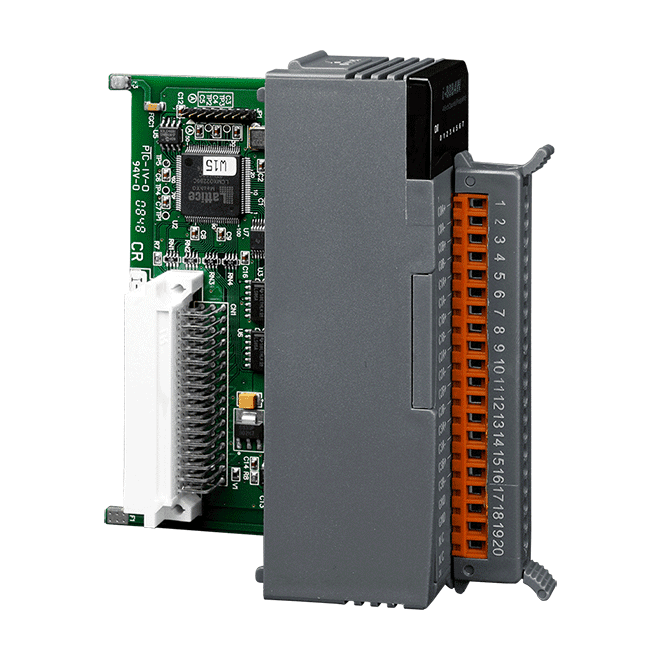

I-8084W-G Tæller-/frekvens-/encoderindgangsmodul, 8-kanal isoleret
32-bit isoleret tæller-, frekvens- og encoderindgangsmodul med 8 kanaler. Hver kanal kan køre i Up Counter-, Frequency-, Up/Down-, Dir/Pulse- eller A/B Phase-tilstand, blandet inden for ét modul.
- 32-bit hardwaretælling og frekvensmåling med 2 μs minimum pulsbredde
- Blanding af tilstande pr. kanal på tværs af Up Counter, Frequency, Up/Down, Dir/Pulse og A/B Phase
- Isolerede indgangssignaler med 1000 Vrms isolation internt i modulet
- Programmerbart digitalt filter fra 1 til 32767 μs
- Frekvensnøjagtighed på ±0,02 % til 0,025 % over 1 Hz til 250 kHz
- ESD-beskyttelse på ±2 kV kontakt pr. klemme (IEC 61000-4-2)
1.419,98 kr. pr. stk.
| 1-9 stk. | 1.419,98 kr. | |
|---|---|---|
| 10-30 stk. | 1.352,72 kr. | −5 % |
| 31+ stk. | 1.277,99 kr. | −10 % |
Produktinformation "I-8084W-G Tæller-/frekvens-/encoderindgangsmodul, 8-kanal isoleret"
I-8084W-G er et tæller-, frekvens- og encoderindgangsmodul fra I-8K/I-87K High Profile PAC I/O-serien. Det giver 32-bit hardwaretælling og frekvensmåling på otte isolerede indgangskanaler.
Hver kanal kan indstilles til en separat tilstand, så ét modul kan bruge nogle kanaler som Up Counter og andre som frekvens- eller A/B-fase-indgange. De understøttede tilstande er Up Counter, Frequency, Up/Down Counter, Dir/Pulse Counter og A/B Phase Counter, hvor de bidirektionelle og encoder-tilstande er tilgængelige på fire kanaler hver.
Typiske anvendelser er tællermåling, frekvensmåling og encoderbaseret motion control. Der kan anvendes et programmerbart digitalt filter fra 1 til 32767 μs på indgangene, og den minimale pulsbredde er 2 μs.
Anvendelser
- Tællermåling
- Frekvensmåling
- Encoderbaseret motion control
| Digitale indgange: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Produkttype: | Tæller/frekvens/encoder-indgangsmodul |
| Isolation: | 1000 Vrms |
Specifikationer
| Isolation | |
|---|---|
| Intra-modul isolation | 1000 Vrms |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | ± 2 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation 8 x I/O |
| Tæller/frekvens/encoder-indgang | |
| Kanaler | 4-kanals op/ned-tæller (CW/CCW) 4-kanals retning/puls-tæller (tovejs) 4-kanals A/B-fase (kvadrantoptælling) 8-kanals op-tæller 8-kanals frekvens |
| Type | Isoleret indgang |
| ON-spændingsniveau | Isoleret indgang: +4,5 VDC ~ +10 VDC |
| OFF-spændingsniveau | Isoleret indgang: +1 VDC maks. |
| Frekvensnøjagtighed | Isoleret indgang: 1 Hz ~ 250 kHz frekvensnøjagtighed = ± 0,02 % ~ 0,025 % |
| Lavpasfilter | 1 ~ 32767 μs |
| Strøm | |
| Forbrug | 1 W maks. |
| Mekanisk | |
| Mål (mm) | 30 x 102 x 115 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 5 ~ 95 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
