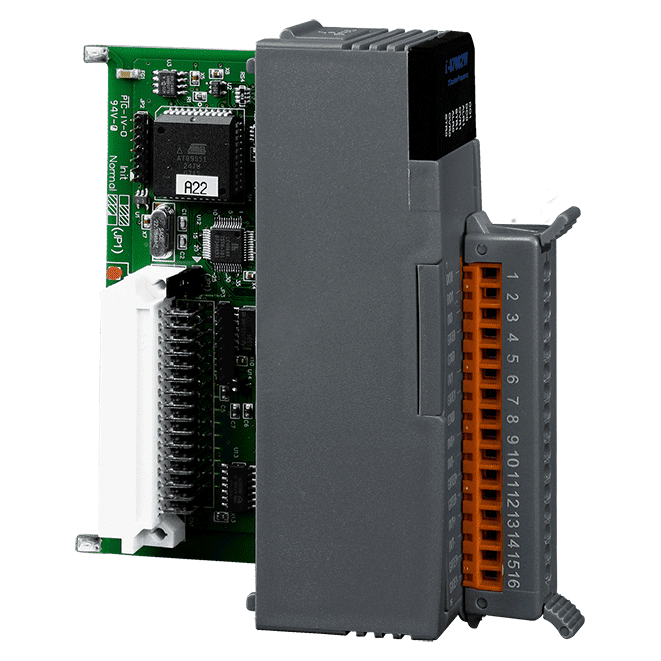

I-87082W-G 2-kanals tællerindgangsmodul/frekvensindgangsmodul, 100 kHz

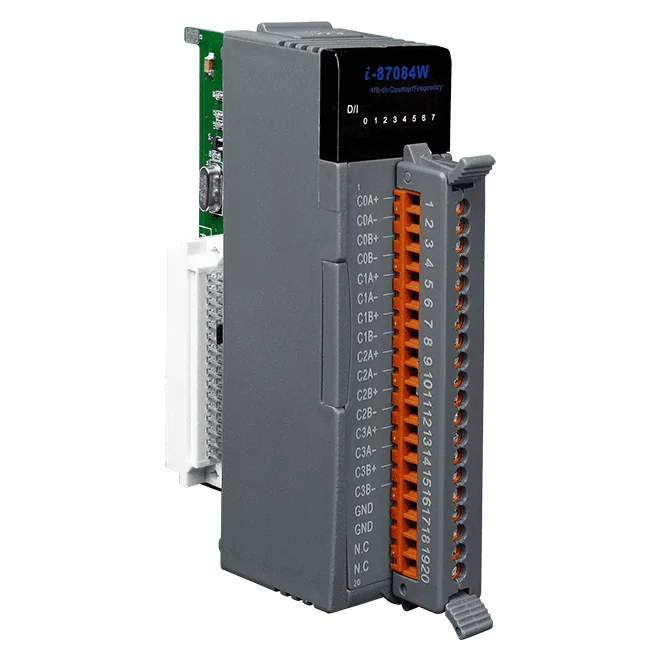

The I-87084W-G CR er et 32-bit højhastigheds indgangsmodul til ingeniører, der skal tælle pulser, måle frekvens eller aflæse encoderposition på en PAC I/O-backplane. Hver af de otte kanaler kan indstilles individuelt, så nogle kan køre som op-tællere, mens andre måler frekvens, fungerer som op/ned-tællere eller aflæser encoder-signaler.Modulet har et programmerbart digitalt filter, der undertrykker støjpulser smallere end dets minimale høj- eller lavtid, og filteret virker både på isolerede og ikke-isolerede indgange. I tællertilstand bevarer en virtuel batteribackup tællerværdierne. Isolation vælges med jumper, og modulet er specificeret til 2000 VDC isolation internt i modulet.Kommunikationen sker via en enkelt RS-485-port med DCON-protokollen ved 1200 til 115200 bps. Modulet er specificeret til en driftstemperatur på -25 ~ +75 °C og er certificeret til CE, UKCA, FCC, RoHS og WEEE.AnvendelserTællermålingFrekvensmålingEncoder-bevægelsesstyring

I-87088W-G CR er et modul med 8 PWM-udgange og 8 tællerindgange til I-8K/I-87K high profile-serien. PWM-udgangene genererer bølgeformer med variabel duty cycle og variabel frekvens, som kan styre analogt opbyggede styrekredsløb, f.eks. motorposition eller hastighed, lysstyrke for lamper og blæserhastighed, uden et separat analogt udgangskort.Hver PWM-kanal kan køre i burst- eller kontinuerlig tilstand og kan startes via hardware- eller softwaretrigger. Udgangene kan styres individuelt eller køres synkront. Alle digitale indgangskanaler kan fungere som højhastighedstællere med op til 1 MHz og 32-bit tællinger.Modulet kommunikerer via en RS-485-port med DCON-protokollen ved 1200 ~ 115200 bps. Der er indbygget modul-watchdog og en programmerbar kommunikations-watchdog, og isolationen mellem modulets kanaler er specificeret til 3750 VDC. -G-varianten er RoHS-kompatibel. Til PWM-belastningsspændinger op til +50 V skal den separate variant I-87088W-G/S overvejes; denne kode er specificeret til en belastningsspænding på +3,5 ~ +5 VDC.AnvendelserMotorstyringPositions- og hastighedsstyringDæmpning af lampers lysstyrkeBlæserhastighedsstyring

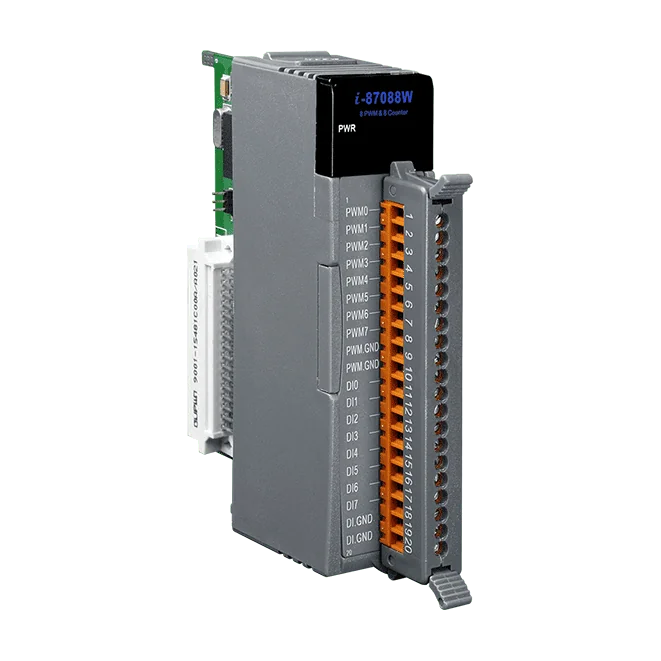

I-87088W-G/S tilbyder otte PWM-udgangskanaler og otte højhastigheds-tællerindgange i ét I-8K/I-87K PAC I/O-modul. PWM bruges til at drive analogt betjente laster ved at skifte en digital udgang med variabel duty cycle og frekvens, hvilket egner sig til positions- eller hastighedsstyring af motorer, lysdæmpning og styring af ventilatorhastighed.Afhængigt af applikationen kan der vælges burst- eller kontinuerlig tilstand for PWM-udgangene, og hver kanal kan køre individuelt eller i synkroniseret drift. Udgangen kan startes via software eller hardware-trigger. Hver digital indgangskanal kan desuden fungere som tæller med op til 1 MHz og 32-bit tællerværdier./S-varianten gør det muligt at hæve lastspændingen fra +3,5 til +50 V for både PWM-udgangene og tællerkanalerne. Prislisten for denne bestillingskode inkluderer et eksternt DN-8P8C/S-kort.AnvendelserStyring af motorposition eller -hastighedLysdæmpning af lamperStyring af ventilatorhastighed

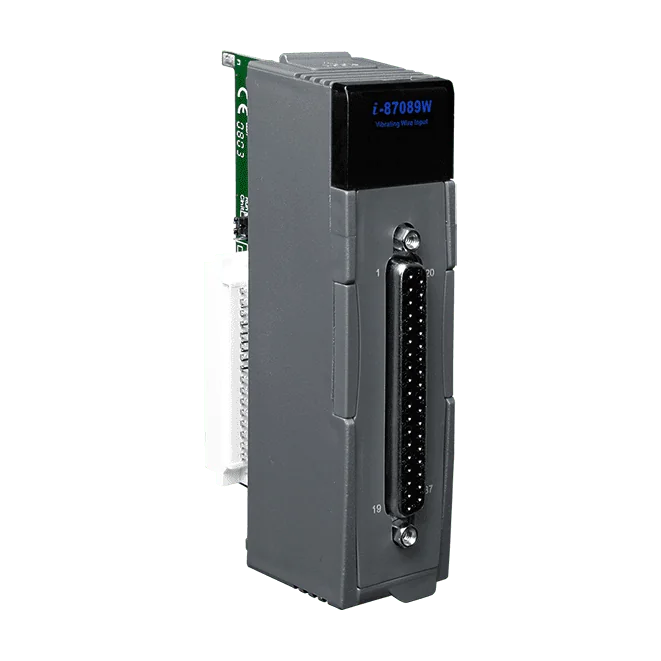

Den I-87089W-G er en inputmodul til vibrerende tråd, beregnet til ingeniører, der skal aflæse sensorer med resonansfrekvens og videregive resultaterne til et styresystem via en seriel forbindelse. Modulen måler sensortrådenes frekvenser fra 450 ~ 6000 Hz og giver en temperaturaflæsning for hver sensor via sine temperaturtråde.Modulen understøtter 8 ~ 32 inputs til vibrerende tråd. Yderligere DN-1618UB-enheder kan tilsluttes for at udvide en enkelt I-87089W/S til 32 kanaler. Excitation sker med en forbedret firkantbølge, og modulet isolerer kanalerne fra hinanden med 1 kV og 3000 VDC internt i modulet.Kommunikationen foregår via én RS-485-port med DCON ved 1200 ~ 115200 bps, dataformat N, 8, 1. Modulet har en modul-watchdog og en programmerbar kommunikations-watchdog. Enheden er specificeret til et driftsområde på -25 ~ +75 °C.AnvendelserAflæsning af vibrerende tråd-sensorer, hvor trådspændingen udledes af resonansfrekvensen
