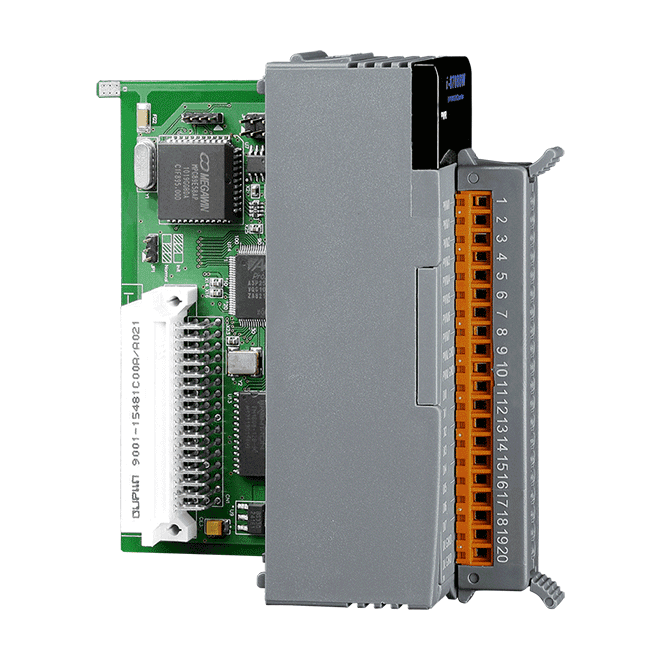

I-87088W-G/S 8-kan. PWM-udgangs- og højhastigheds-tællerindgangsmodul, op til 50 V

I-87088W-G CR er et modul med 8 PWM-udgange og 8 tællerindgange til I-8K/I-87K high profile-serien. PWM-udgangene genererer bølgeformer med variabel duty cycle og variabel frekvens, som kan styre analogt opbyggede styrekredsløb, f.eks. motorposition eller hastighed, lysstyrke for lamper og blæserhastighed, uden et separat analogt udgangskort.Hver PWM-kanal kan køre i burst- eller kontinuerlig tilstand og kan startes via hardware- eller softwaretrigger. Udgangene kan styres individuelt eller køres synkront. Alle digitale indgangskanaler kan fungere som højhastighedstællere med op til 1 MHz og 32-bit tællinger.Modulet kommunikerer via en RS-485-port med DCON-protokollen ved 1200 ~ 115200 bps. Der er indbygget modul-watchdog og en programmerbar kommunikations-watchdog, og isolationen mellem modulets kanaler er specificeret til 3750 VDC. -G-varianten er RoHS-kompatibel. Til PWM-belastningsspændinger op til +50 V skal den separate variant I-87088W-G/S overvejes; denne kode er specificeret til en belastningsspænding på +3,5 ~ +5 VDC.AnvendelserMotorstyringPositions- og hastighedsstyringDæmpning af lampers lysstyrkeBlæserhastighedsstyring

I-87082W-G CR er et to-kanals tæller- og frekvensindgangsmodul til ingeniører, der har brug for højhastigheds impulstælling eller frekvensmåling i et I-8K/I-87K PAC I/O-system. Hver kanal kan konfigureres til tæller- eller frekvensdrift med 32-bit tællinger og indgange op til 100 kHz.Hver indgang kan vælges som isoleret eller ikke-isoleret, afhængigt af signalkilden. Isolerede indgange giver 3750 Vrms isolation og accepterer ON-niveauer fra +3,5 VDC til +30 VDC. Ikke-isolerede indgange bruger en programmerbar tærskel mellem 0 og +5 VDC. Et programmerbart digitalt filter og et lavpasfilter undertrykker støj med pulsbredder kortere end den mindste høj- eller lavtid.To sink-type open-collector-udgange giver programmerbar alarmsignalering, og modulet har en RS-485-port med DCON-protokol. En dobbelt watchdog, med en 1,6 sekunders modul-watchdog og en programmerbar kommunikations-watchdog, tilføjer overvågning til ubemandede installationer.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

The I-87084W-G CR er et 32-bit højhastigheds indgangsmodul til ingeniører, der skal tælle pulser, måle frekvens eller aflæse encoderposition på en PAC I/O-backplane. Hver af de otte kanaler kan indstilles individuelt, så nogle kan køre som op-tællere, mens andre måler frekvens, fungerer som op/ned-tællere eller aflæser encoder-signaler.Modulet har et programmerbart digitalt filter, der undertrykker støjpulser smallere end dets minimale høj- eller lavtid, og filteret virker både på isolerede og ikke-isolerede indgange. I tællertilstand bevarer en virtuel batteribackup tællerværdierne. Isolation vælges med jumper, og modulet er specificeret til 2000 VDC isolation internt i modulet.Kommunikationen sker via en enkelt RS-485-port med DCON-protokollen ved 1200 til 115200 bps. Modulet er specificeret til en driftstemperatur på -25 ~ +75 °C og er certificeret til CE, UKCA, FCC, RoHS og WEEE.AnvendelserTællermålingFrekvensmålingEncoder-bevægelsesstyring

Den I-87089W-G er en inputmodul til vibrerende tråd, beregnet til ingeniører, der skal aflæse sensorer med resonansfrekvens og videregive resultaterne til et styresystem via en seriel forbindelse. Modulen måler sensortrådenes frekvenser fra 450 ~ 6000 Hz og giver en temperaturaflæsning for hver sensor via sine temperaturtråde.Modulen understøtter 8 ~ 32 inputs til vibrerende tråd. Yderligere DN-1618UB-enheder kan tilsluttes for at udvide en enkelt I-87089W/S til 32 kanaler. Excitation sker med en forbedret firkantbølge, og modulet isolerer kanalerne fra hinanden med 1 kV og 3000 VDC internt i modulet.Kommunikationen foregår via én RS-485-port med DCON ved 1200 ~ 115200 bps, dataformat N, 8, 1. Modulet har en modul-watchdog og en programmerbar kommunikations-watchdog. Enheden er specificeret til et driftsområde på -25 ~ +75 °C.AnvendelserAflæsning af vibrerende tråd-sensorer, hvor trådspændingen udledes af resonansfrekvensen
