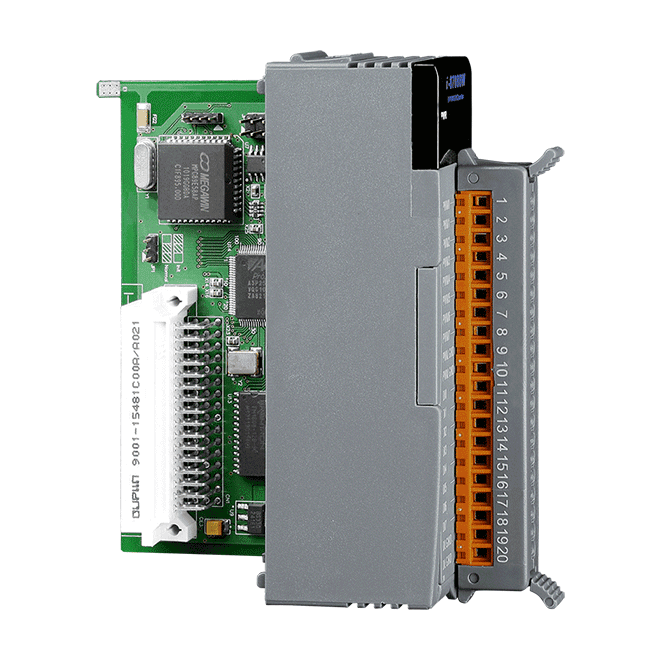

I-87088W-G 8-ch PWM-udgangs- og 8-ch højhastigheds-tællerindgangsmodul

I-87088W-G/S tilbyder otte PWM-udgangskanaler og otte højhastigheds-tællerindgange i ét I-8K/I-87K PAC I/O-modul. PWM bruges til at drive analogt betjente laster ved at skifte en digital udgang med variabel duty cycle og frekvens, hvilket egner sig til positions- eller hastighedsstyring af motorer, lysdæmpning og styring af ventilatorhastighed.Afhængigt af applikationen kan der vælges burst- eller kontinuerlig tilstand for PWM-udgangene, og hver kanal kan køre individuelt eller i synkroniseret drift. Udgangen kan startes via software eller hardware-trigger. Hver digital indgangskanal kan desuden fungere som tæller med op til 1 MHz og 32-bit tællerværdier./S-varianten gør det muligt at hæve lastspændingen fra +3,5 til +50 V for både PWM-udgangene og tællerkanalerne. Prislisten for denne bestillingskode inkluderer et eksternt DN-8P8C/S-kort.AnvendelserStyring af motorposition eller -hastighedLysdæmpning af lamperStyring af ventilatorhastighed

I-87082W-G CR er et to-kanals tæller- og frekvensindgangsmodul til ingeniører, der har brug for højhastigheds impulstælling eller frekvensmåling i et I-8K/I-87K PAC I/O-system. Hver kanal kan konfigureres til tæller- eller frekvensdrift med 32-bit tællinger og indgange op til 100 kHz.Hver indgang kan vælges som isoleret eller ikke-isoleret, afhængigt af signalkilden. Isolerede indgange giver 3750 Vrms isolation og accepterer ON-niveauer fra +3,5 VDC til +30 VDC. Ikke-isolerede indgange bruger en programmerbar tærskel mellem 0 og +5 VDC. Et programmerbart digitalt filter og et lavpasfilter undertrykker støj med pulsbredder kortere end den mindste høj- eller lavtid.To sink-type open-collector-udgange giver programmerbar alarmsignalering, og modulet har en RS-485-port med DCON-protokol. En dobbelt watchdog, med en 1,6 sekunders modul-watchdog og en programmerbar kommunikations-watchdog, tilføjer overvågning til ubemandede installationer.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

The I-87084W-G CR er et 32-bit højhastigheds indgangsmodul til ingeniører, der skal tælle pulser, måle frekvens eller aflæse encoderposition på en PAC I/O-backplane. Hver af de otte kanaler kan indstilles individuelt, så nogle kan køre som op-tællere, mens andre måler frekvens, fungerer som op/ned-tællere eller aflæser encoder-signaler.Modulet har et programmerbart digitalt filter, der undertrykker støjpulser smallere end dets minimale høj- eller lavtid, og filteret virker både på isolerede og ikke-isolerede indgange. I tællertilstand bevarer en virtuel batteribackup tællerværdierne. Isolation vælges med jumper, og modulet er specificeret til 2000 VDC isolation internt i modulet.Kommunikationen sker via en enkelt RS-485-port med DCON-protokollen ved 1200 til 115200 bps. Modulet er specificeret til en driftstemperatur på -25 ~ +75 °C og er certificeret til CE, UKCA, FCC, RoHS og WEEE.AnvendelserTællermålingFrekvensmålingEncoder-bevægelsesstyring

Den I-87089W-G er en inputmodul til vibrerende tråd, beregnet til ingeniører, der skal aflæse sensorer med resonansfrekvens og videregive resultaterne til et styresystem via en seriel forbindelse. Modulen måler sensortrådenes frekvenser fra 450 ~ 6000 Hz og giver en temperaturaflæsning for hver sensor via sine temperaturtråde.Modulen understøtter 8 ~ 32 inputs til vibrerende tråd. Yderligere DN-1618UB-enheder kan tilsluttes for at udvide en enkelt I-87089W/S til 32 kanaler. Excitation sker med en forbedret firkantbølge, og modulet isolerer kanalerne fra hinanden med 1 kV og 3000 VDC internt i modulet.Kommunikationen foregår via én RS-485-port med DCON ved 1200 ~ 115200 bps, dataformat N, 8, 1. Modulet har en modul-watchdog og en programmerbar kommunikations-watchdog. Enheden er specificeret til et driftsområde på -25 ~ +75 °C.AnvendelserAflæsning af vibrerende tråd-sensorer, hvor trådspændingen udledes af resonansfrekvensen
