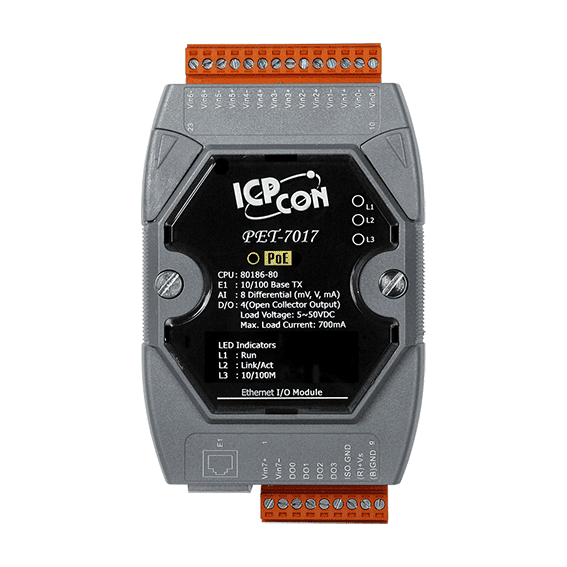

PET-7017 PoE I/O-modul, 8-kanals analog indgang, 4-kanals digital udgang

ET-7017 CR er et Ethernet I/O-modul, der giver otte differentielle analoge indgange og fire digitale udgange på et Modbus-netværk. Hver analog kanal kan indstilles til spænding eller strøm og får sit eget indgangsområde, hvilket passer til blandede sensoropsætninger uden hardwareændringer. Denne bestillingskode er angivet med RoHS-overensstemmelse.De digitale udgange er isolerede open-collector sink-typer med en nominel værdi på 700 mA pr. kanal og er beskyttet mod kortslutning og overbelastning. Tænd-værdier og sikre værdier kan programmeres, så udgangene kan defineres for opstart og fejltilstande. Samplingen kan skiftes mellem normal tilstand ved 10 Hz og hurtig tilstand ved 50 Hz for alle kanaler.Kommunikation til værten sker via Modbus TCP eller Modbus UDP over en enkelt 10/100 Base-TX RJ-45-port. Der findes en indbygget webserver og web-HMI, Ethernet-adgangen styres med ID, adgangskode og IP-filter, og der er dobbelte watchdog-funktioner.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

ET-7217 CR er et Ethernet remote I/O-modul til ingeniører, der skal indsamle sensorsignaler og skifte udgange over et Modbus-netværk. Modulet har otte differentielle analoge indgange, og hver indgang kan konfigureres med sit eget måleområde. Indgangstypen vælges med jumper, så hver kanal kan acceptere spænding eller strøm, og indgangene er beskyttet mod overspænding op til 240 Vrms.På netværkssiden indeholder modulet en 2-port 10/100 Base-TX switch med LAN bypass, så enheder kan forbindes i daisy-chain langs en linje. Modulet understøtter Modbus TCP og Modbus UDP og har en indbygget webserver med web HMI, adgangskontrol via ID, adgangskode og IP-filter samt funktioner til kommunikationssikkerhed. Samplingshastigheden kan skiftes mellem normal og hurtig tilstand.De fire digitale udgange er galvanisk adskilte open-collector sink-udgange med kortslutnings- og overbelastningsbeskyttelse og kan tildeles programmerbare værdier ved power-on og sikre værdier. Modulet tilbyder 2500 VDC I/O-isolation og 4 kV ESD-beskyttelse og er designet til DIN-skinnemontage med et driftsområde på -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Den PET-7217 CR er et PoE-forsynet Ethernet I/O-modul med otte differentielle analoge indgange og fire digitale udgange, der kommunikerer via Modbus TCP eller Modbus UDP. Hver analog kanal kan konfigureres med sit eget indgangsområde, og indgangstypen (spænding eller strøm) vælges med jumper for den tilhørende kanal.En indbygget 2-port 10/100 Base-TX switch med LAN-bypass gør det muligt at forbinde moduler i en daisy-chain-linje. Enheden kan forsynes fra PoE (IEEE 802.3af, Klasse 1) eller fra en +12 ~ +48 VDC klemrække, og den omfatter en indbygget webserver, Web HMI og dobbelte watchdogs.De digitale udgange er isolerede open-collector sink-typer med kortslutnings- og overbelastningsbeskyttelse, og både power-on- og safe-værdier kan programmeres. Isolationen mellem modulets kredsløb er specificeret til 2500 VDC.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

PET-7017-10 er et PoE-forsynet Ethernet-analogindgangsmodul til ingeniører, der har brug for spændings- eller strømmåling på en netværksbaseret I/O-node. Indgangene kan i software konfigureres som 10 differentielle eller 20 single-ended kanaler, og hver kanal kan få sit eget måleområde, så ét modul kan betjene blandede sensortyper på samme netværk.Hver kanal kan vælges til spændingsområder fra ±150 mV til ±10 V og strømområder på ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA, valgt med jumpere. Opløsningen er 16-bit, og modulet har to samplingstilstande: normal tilstand på i alt 10 Hz og hurtig tilstand på i alt 50 Hz. Detektering af brudt ledning er tilgængelig for 4 ~ 20 mA-indgange, og differentielle kanaler er dimensioneret til 240 Vrms overspændingsbeskyttelse.Konfiguration og overvågning håndteres via en indbygget webserver med Web HMI, og modulet understøtter Modbus TCP og Modbus UDP. Adgang styres med ID, adgangskode og IP-filter. Enheden forsynes enten via PoE (IEEE 802.3af, Klasse 1) eller fra en +12 ~ +48 VDC klemrække, og den monteres på DIN-skinne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
