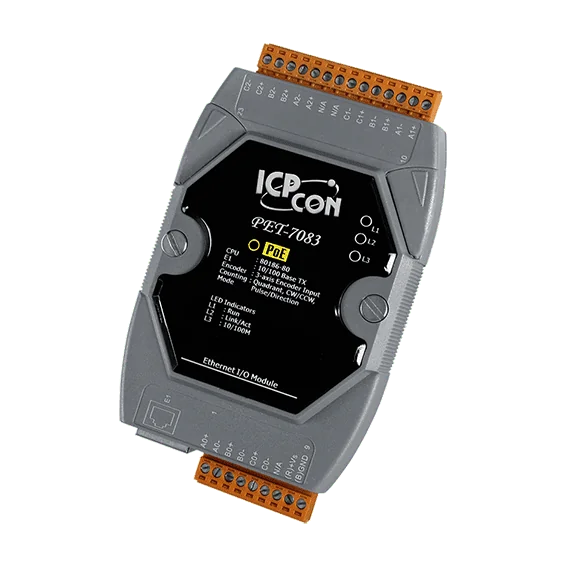

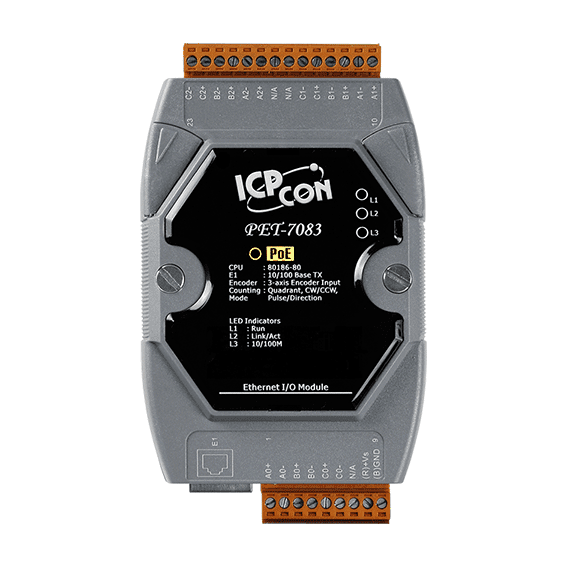

PET-7083 PoE I/O-modul, 3-akset 32-bit encoder/tæller-indgang
PET-7083 CR er et PoE Ethernet I/O-modul med tre 32-bit encoder/tæller-akser, hver konfigurerbar til Quadrant-, CW/CCW- eller Pulse/Direction-tælling, og rapportering via Modbus TCP og Modbus UDP.
- Tre uafhængigt konfigurerbare 32-bit encoder/tæller-akser
- Quadrant-tilstand op til 1 MHz; CW/CCW- og Pulse/Direction-tilstande op til 4 MHz
- Bevarelse af tællerværdier i FRAM efter strømsvigt, konfigurerbar som aktiveret eller deaktiveret
- Modbus TCP- og Modbus UDP-understøttelse via en 10/100 Base-TX RJ-45-port
- PoE (IEEE 802.3af, Klasse 1) eller strømforsyning via klemrække på +12 ~ +48 VDC
- 2500 VDC I/O-isolation samt ID-, adgangskode- og IP-filter til adgangskontrol
2.608,29 kr. pr. stk.
| 1-9 stk. | 2.608,29 kr. | |
|---|---|---|
| 10-30 stk. | 2.481,24 kr. | −5 % |
| 31+ stk. | 2.346,71 kr. | −10 % |
Produktinformation "PET-7083 PoE I/O-modul, 3-akset 32-bit encoder/tæller-indgang"
The PET-7083 CR er et tre-akset, højhastigheds encoder- og tællermodul til Ethernet-netværk. Hver akse kan indstilles individuelt til Quadrant, CW/CCW eller Pulse/Direction-tælling, så ét modul kan betjene blandede bevægelses- eller positionsmålingsopstillinger uden ekstra grænsefladehardware.
Strømforsyningen kan leveres via PoE (IEEE 802.3af, Klasse 1) eller fra en klemrække på +12 ~ +48 VDC. En indbygget FRAM gemmer tællerværdierne, så de bevares ved strømsvigt, og denne lagring kan aktiveres eller deaktiveres. Modulet har en indbygget webserver, web-HMI og dobbelt watchdog til overvågning af både modulet og kommunikationen.
Bestilt som PET-7083 CR er modulet listet med CE, UKCA, FCC, RoHS og WEEE-certificeringer og egner sig til bygnings-, fabriks- og maskinautomation, fjernvedligeholdelse og -diagnose samt testudstyr.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | Ethernet |
| Montage: | DIN-skinne |
| Porte: | 1 |
| Produkttype: | Ethernet I/O-modul |
| Protokol: | Modbus TCP, Modbus UDP |
| Strømindgang: | +12 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Tæller/frekvens/encoder-indgang | |
| Kanaler | 3-akse |
| Tællermode | Kvadrant CW/CCW Puls/retning |
| Bit | 32-bit |
| ON-spændingsniveau | 5 V: +3,5 ~ +5 VDC 12 V med 1 kΩ ekstern modstand: +5 ~ +12 VDC 24 V med 2 kΩ ekstern modstand: +7 ~ +24 VDC |
| OFF-spændingsniveau | +2 VDC (maks.) |
| Individuel kanalkonfiguration | Ja |
| Maks. hastighed | Kvadrattilstand: 1 MHz CW/CCW-tilstand: 4 MHz Puls/retnings-tilstand: 4 MHz |
| Bevarelse af tællerværdi | Ja |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | Maks. 2,7 W |
| Forsynet fra PoE | IEEE 802.3af, Klasse1 |
| Forsynet fra klemrække | +12 ~ +48 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Lignende produkter

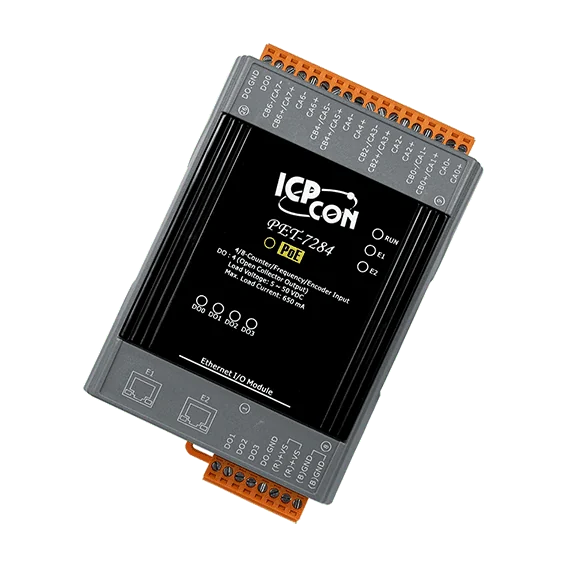

PET-7284 CR er et PoE-forsynet Ethernet I/O-modul til applikationer, der kræver hurtig impulstælling, frekvensmåling eller encoderaflæsning sammen med skiftede digitale udgange. Hver af modulets 8 tællerkanaler kan konfigureres individuelt, så ét enkelt modul kan kombinere op/ned-tælling, frekvensindgang, direkte/impulstælling og A/B-fasekvadranttælling med 32-bit tælleopløsning.Tællerværdier kan bevares ved spændingsbortfald ved hjælp af FRAM-hukommelse, som kan aktiveres eller deaktiveres afhængigt af applikationen. Et programmerbart lavpasfilter (1 ~ 32767 μs) hjælper med at undertrykke støj på tællerindgangene. Modulet understøtter Modbus TCP og Modbus UDP og har en indbygget webserver og webbaseret HMI til konfiguration og overvågning.Den integrerede 2-port 10/100 Base-TX switch med LAN-bypass gør det muligt at forbinde modulet i daisy-chain langs en Ethernet-linje. Dobbelte watchdogs, programmerbare tænd-værdier og sikre værdier for de digitale udgange samt 2500 VDC I/O-isolation understøtter pålidelig drift i distribuerede styresystemer. Modulet er RoHS-kompatibelt og monteres på DIN-skinne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
ET-7083 CR er et tre-akset encoder- og tællermodul til Ethernet-netværk. Hver akse kan indstilles individuelt til kvadrant-, CW/CCW- eller puls/retning-tælling, så ét modul kan betjene flere motion- eller positionsfeedback-indgange uden ekstra tællerhardware. Kvadrant-tælling går op til 1 MHz, mens CW/CCW- og puls/retning-tilstandene når 4 MHz.Tællerværdier kan bevares ved strømsvigt takket være FRAM-baseret lagring, som kan aktiveres eller deaktiveres efter behov. Modulet understøtter Modbus TCP og Modbus UDP og har en indbygget webserver med web-HMI til konfiguration og overvågning, samt adgangskontrol via ID, adgangskode og IP-filter.Strømforsyningen sker fra en klemrække på +10 ~ +30 VDC med beskyttelse mod ombytning af polaritet. Modulet måler 72 x 123 x 35 mm, monteres på DIN-skinne og arbejder ved -25 ~ +75 °C. Det er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

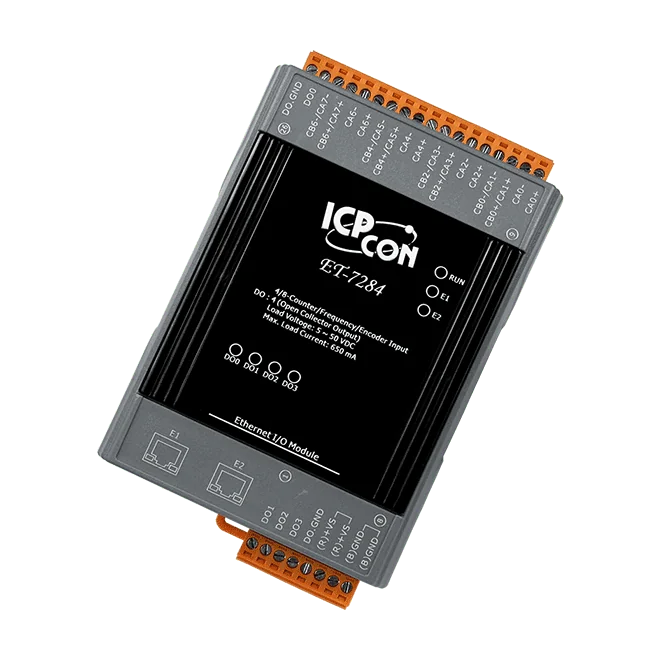

Ethernet I/O-modul med 2-port Ethernet-switch, 4/8-kanals tæller/frekvens/encoder-indgang, 4-kanals DO.
