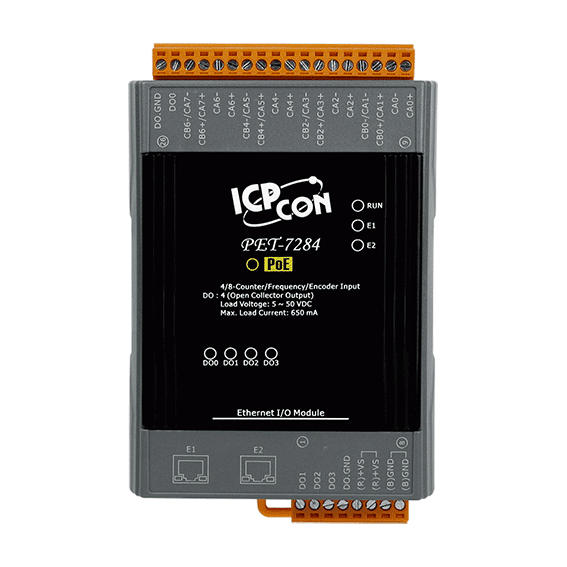

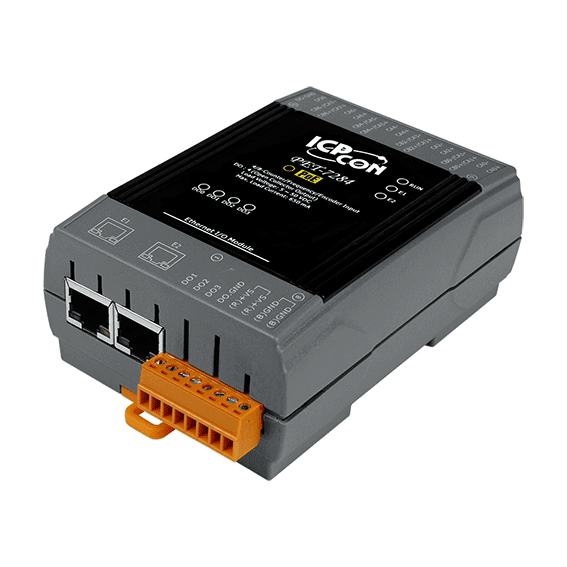

PET-7284 PoE Ethernet I/O-modul, 4/8-kanal tæller-, frekvens- og encoder-indgang
PoE Ethernet I/O-modul med 4/8-kanals tæller-, frekvens- og encoder-indgange, 4 isolerede open-collector-udgange og en 2-port switch til daisy-chaining over Modbus TCP eller UDP.
- Individuelt konfigurerbare tilstande på alle 8 tællerkanaler: op-tæller, frekvens, op/ned, direkte/impuls og A/B-fase
- 32-bit tælling med et programmerbart lavpasfilter fra 1 ~ 32767 μs til at undertrykke støj
- FRAM-baseret bevarelse af tællerværdier, som kan aktiveres eller deaktiveres
- 2-port 10/100 Base-TX switch med LAN-bypass til daisy-chain-topologi, forsynet via PoE (IEEE 802.3af, Klasse 1)
- Understøttelse af Modbus TCP og Modbus UDP med indbygget webserver og webbaseret HMI
- 4-kanals isoleret open-collector digital udgang, sink-type, 650 mA pr. kanal
2.675,55 kr. pr. stk.
| 1-9 stk. | 2.675,55 kr. | |
|---|---|---|
| 10-30 stk. | 2.541,02 kr. | −5 % |
| 31+ stk. | 2.406,50 kr. | −10 % |
Produktinformation "PET-7284 PoE Ethernet I/O-modul, 4/8-kanal tæller-, frekvens- og encoder-indgang"
PET-7284 CR er et PoE-forsynet Ethernet I/O-modul til applikationer, der kræver hurtig impulstælling, frekvensmåling eller encoderaflæsning sammen med skiftede digitale udgange. Hver af modulets 8 tællerkanaler kan konfigureres individuelt, så ét enkelt modul kan kombinere op/ned-tælling, frekvensindgang, direkte/impulstælling og A/B-fasekvadranttælling med 32-bit tælleopløsning.
Tællerværdier kan bevares ved spændingsbortfald ved hjælp af FRAM-hukommelse, som kan aktiveres eller deaktiveres afhængigt af applikationen. Et programmerbart lavpasfilter (1 ~ 32767 μs) hjælper med at undertrykke støj på tællerindgangene. Modulet understøtter Modbus TCP og Modbus UDP og har en indbygget webserver og webbaseret HMI til konfiguration og overvågning.
Den integrerede 2-port 10/100 Base-TX switch med LAN-bypass gør det muligt at forbinde modulet i daisy-chain langs en Ethernet-linje. Dobbelte watchdogs, programmerbare tænd-værdier og sikre værdier for de digitale udgange samt 2500 VDC I/O-isolation understøtter pålidelig drift i distribuerede styresystemer. Modulet er RoHS-kompatibelt og monteres på DIN-skinne.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Digitale udgange: | 4 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | Ethernet |
| Montage: | DIN-skinne |
| Porte: | 2 |
| Produkttype: | Ethernet I/O-modul |
| Protokol: | Modbus TCP, Modbus UDP |
| Strømindgang: | +12 ~ +48 VDC, PoE |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O, PoE |
| Digital udgang | |
| Kanaler | 4 |
| Type | Isoleret open collector |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +5 ~ +50 VDC |
| Laststrøm | 650 mA/kanal |
| Overspændingsbeskyttelse | +60 VDC |
| Overbelastningsbeskyttelse | 1.4 A |
| Kortslutningsbeskyttelse | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Tæller/frekvens/encoder-indgang | |
| Kanaler | 4-kanals op/ned-tæller (CW/CCW) 4-kanals retning/puls-tæller (tovejs) 4-kanals A/B-fase (kvadrantoptælling) 8-kanals op-tæller 8-kanals frekvens |
| Type | Tæller, frekvens eller encoder |
| Bit | 32-bit |
| ON-spændingsniveau | +3,5 ~ +30 VDC |
| OFF-spændingsniveau | +1 VDC (maks.) |
| Frekvensnøjagtighed | 1 Hz ~ 200 kHz: ±0,025 % af indgangsfrekvens |
| Individuel kanalkonfiguration | Ja |
| Maks. hastighed | +3,5 ~ +10 VDC: 200 kHz +10 ~ +30 VDC: 150 kHz |
| Lavpasfilter | 1 ~ 32767 μs |
| Bevarelse af tællerværdi | Ja |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, switchporte |
| PoE | Ja |
| LAN-bypass | Ja |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 4,4 W (maks.) |
| Forsynet fra PoE | IEEE 802.3af, Klasse1 |
| Forsynet fra klemrække | +12 ~ +48 VDC |
| Mekanisk | |
| Mål (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
