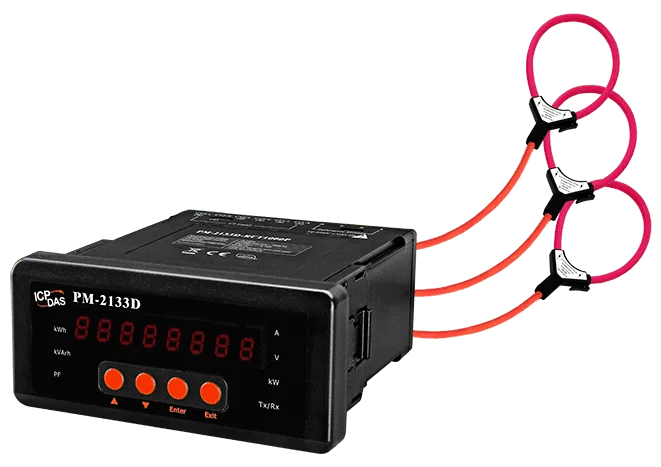

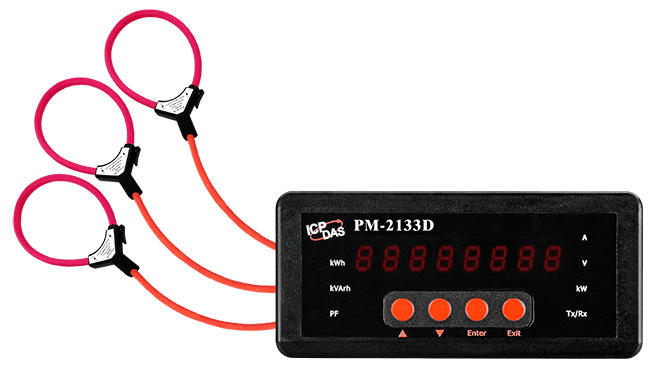

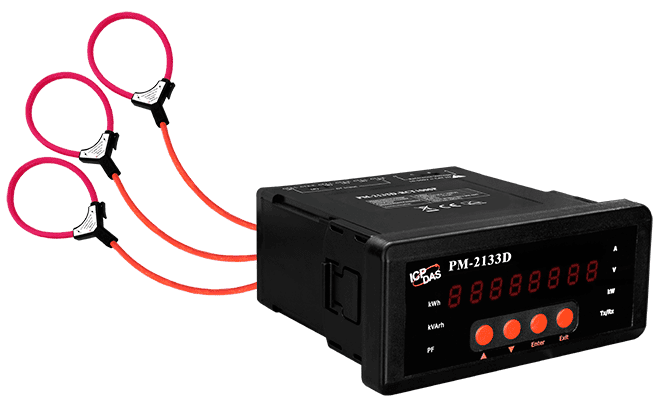

PM-2133D-RCT1000P 3-faset elmåler, Modbus RTU, 1000 A Rogowski-CT

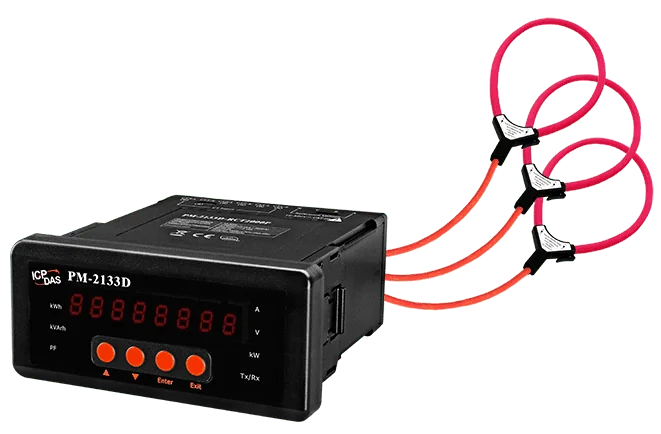

PM-2133D-RCT2000P CR er en 3-faset elmåler til måling af tovejs energi på forsyningsledninger med op til 2000 A. Den fleksible Rogowski-spole strømsensor, med en indvendig diameter på 105 mm og en 4 m ledning, passer til store lederdimensioner og installationer, hvor pladsen omkring samleskinnen eller kablet er begrænset.Måleren leverer sand effektiv (true RMS) spænding, strøm, aktiv-, reaktiv- og tilsyneladende effekt og energi, effektfaktor, frekvens og total harmonisk forvrængning (THD). Den understøtter energianalyse for 3P4W, 3P3W, 1P3W og 1P2W, med et spændingsindgangsområde på 10 ~ 500 V. Målinger vises på et 8-cifret LED-display og stilles til rådighed via en enkelt RS-485-port med Modbus RTU.Strømmålingen dækker 5 A ~ 2000 A. Ifølge kildematerialet er nøjagtigheden for aktiv effekt bedre end 2 % ved PF=1, når indgangsstrømmen overstiger 200 A. Enheden har 3000 VDC isolation på seriel port, en forsyningsindgang på +85 ~ +264 VAC og et paneloptaget plasthus på 110 x 115 x 50 mm.AnvendelserGeneratorovervågningFordelingsanlæg til koblingsanlægEnergistyring

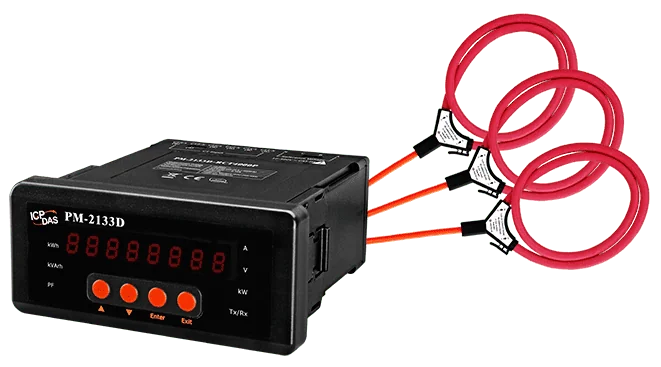

PM-2133D-RCT4000P CR er en 3-faset elmåler med 8-cifret LED-display, designet til at vise elforbrug i realtid på lavspændings-primærkredse og middel- eller højspændings-sekundærkredse. Måleren registrerer sand RMS-værdi for spænding, strøm og effekt samt aktiv, tilsyneladende og reaktiv energi, og rapporterer dem over RS-485 med Modbus RTU.Denne variant leveres med tre Rogowski-spole-CT'er med en mærkestrøm på op til 4000 A, hver med en indvendig diameter på 185 mm og en 4 m tilledning. Den fleksible spole egner sig til store lederes, f.eks. skinnesystemer (busway), og installationer hvor pladsen er begrænset. -4000P-varianten har en W-nøjagtighed bedre end 2 % (PF=1) ved indgangsstrømme over 200 A.Energianalysen omfatter 3P4W-, 3P3W-, 1P3W- og 1P2W-kredsløb med tovejs energimåling og rapportering af total harmonisk forvrængning (THD). Måleren accepterer et indgangsområde på 10 ~ 500 V og har en galvanisk isoleret RS-485-port på 3000 VDC.AnvendelserGeneratorovervågningTavlefordelingssystemerEnergistyring

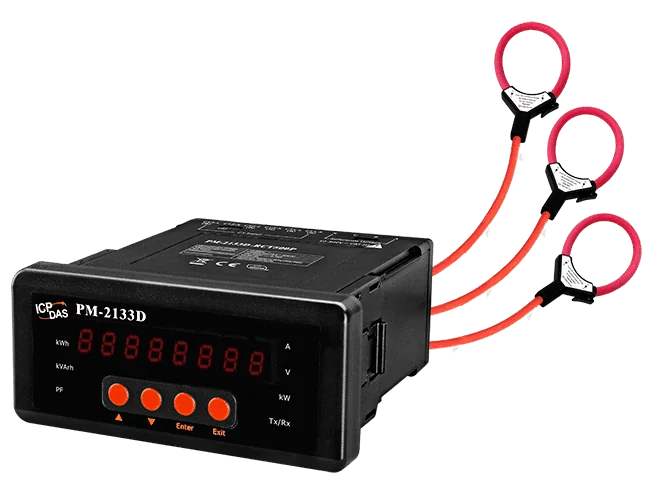

PM-2133D-RCT500P CR er en panelmonteret trefaset elmåler, der måler sand RMS-spænding, -strøm, -effekt og -energi over Modbus RTU. De fleksible Rogowski-spole strømtransformere monteres uden at skære i lederen, hvilket passer til kompakte koblingsanlæg og ledere med stor diameter, f.eks. busbar-systemer.Måleren understøtter energianalyse for 3P4W, 3P3W, 1P3W og 1P2W og måler energi i begge retninger. Hver 4 m Rogowski-spole dækker 5 A til 500 A gennem en indre diameter på 55 mm, og 8-cifret LED-display viser måleværdierne lokalt.Egnet til generatorovervågning, fordeling i koblingsanlæg og energistyringAnvendelserGeneratorovervågningFordelingssystemer i koblingsanlægEnergistyring

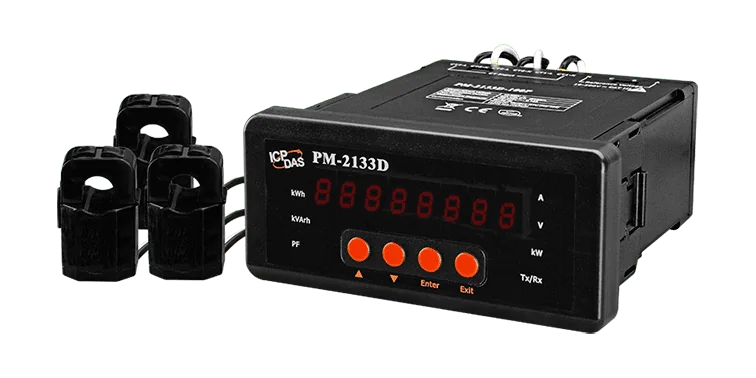

PM-2133D-100P CR er en trefaset elmåler til ingeniører, der har brug for realtidsmålinger af elektriske størrelser og energidata via Modbus RTU. Den måler sand RMS-spænding og -strøm, aktiv, tilsyneladende og reaktiv effekt og energi, effektfaktor og frekvens, med tovejs energimåling og totalharmonisk forvrængning (THD) vist på et 8-cifret LED-display.Denne variant leveres med tre 60 A klemme-strømtransformere, hver med en 10 mm åbning og en 4 m ledning, så måleren kan monteres på eksisterende ledere uden at afbryde dem. Den understøtter 3P4W, 3P3W, 1P3W og 1P2W forbindelsesmåder og accepterer et indgangsspændingsområde på 10 ~ 500 V.Måleren har én RS-485-port med en isolationsspænding på 3000 VDC og kommunikerer via Modbus RTU med 9600, 19200 (standard), 38400 eller 115200 baud. Kabinettet i plast er beregnet til paneelmontage og har et driftsområde på -20 ~ +70 °C.AnvendelserGeneratorovervågningKoblingsanlæg og fordelingssystemerEnergistyring
