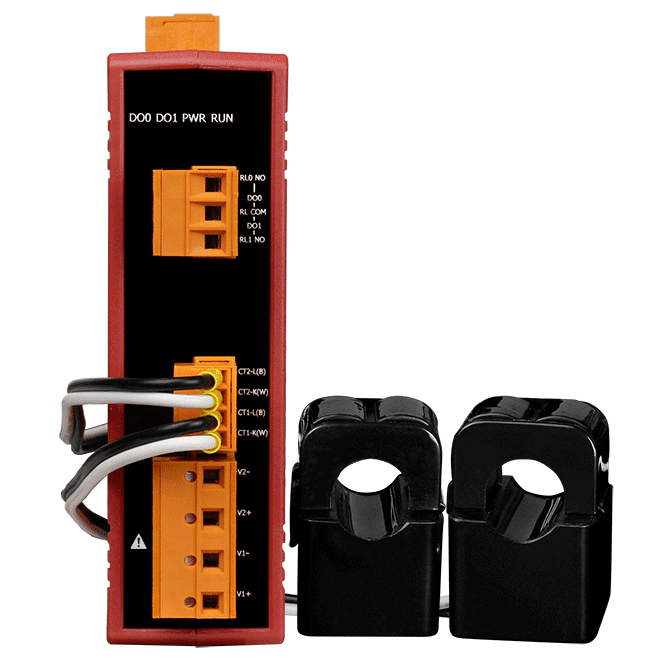

PM-3112-240P-MTCP Enfaset elmåler, 2 kredsløb, Modbus TCP, 200 A CT
Enfaset Modbus TCP-elmåler med to uafhængige kredsløb, True RMS-måling og to Form A-effektrelæudgange, leveret med to 200 A clip-on CT'er (24 mm, 4 m ledning).
- True RMS-måling af spænding, strøm, aktiv-, reaktiv- og tilsyneladende effekt, energi og effektfaktor
- Enfaset analyse af to kredsløb for 1P2W med uafhængige referencespændinger pr. kredsløb
- To clip-on 200 A CT'er (24 mm indvendig diameter, 4 m ledning) til hurtig installation uden afbrydelse af lederne
- Strømområde fra 0,15 A til 200 A og spændingsindgang fra 10 til 300 VAC
- Nøjagtighed for aktiv effekt bedre end 0,5 % ved PF=1
- To Form A-effektrelæudgange klassificeret til 5 A ved 250 VAC eller 30 VDC til alarmmeddelelser
3.101,54 kr. pr. stk.
| 1-9 stk. | 3.101,54 kr. | |
|---|---|---|
| 10-30 stk. | 2.952,07 kr. | −5 % |
| 31+ stk. | 2.795,13 kr. | −10 % |
Produktinformation "PM-3112-240P-MTCP Enfaset elmåler, 2 kredsløb, Modbus TCP, 200 A CT"
PM-3112-240P-MTCP CR er en kompakt enfaset energimåler til overvågning af det aktuelle elforbrug på to uafhængige kredsløb. Den rapporterer effektiv (True RMS) spænding og strøm, aktiv-, reaktiv- og tilsyneladende effekt og energi, effektfaktor og frekvens, og gør disse værdier tilgængelige via Modbus TCP på en 10/100 Base-TX Ethernet-port.
Denne variant er udstyret med to 200 A clip-on strømtransformere med 24 mm indvendig diameter og 4 m ledninger, der dækker et strømområde fra 0,15 A til 200 A. Det brede indgangsspændingsområde på 10 til 300 VAC egner sig til måling på både lavspændings-primærsiden og mellem- eller højspændings-sekundærsiden, og suffikset -P i bestillingskoden angiver versionen med 4 m ledninger.
To effektrelæudgange (Form A, 5 A ved 250 VAC eller 30 VDC) kan bruges til at styre sirener eller lamper til alarmsignalering. Måleren monteres på DIN-skinne og forsynes med +12 til 48 VDC.
Anvendelser
- Overvågning af generatorer
- Distributionssystemer til koblingsanlæg
- Energistyring
| Driftstemperatur: | -20 ~ +70 °C |
|---|---|
| Grænseflade: | Ethernet |
| Kabinet: | Plast |
| Montage: | DIN-skinne |
| Porte: | 1 |
| Produkttype: | Effektmåler |
| Protokol: | Modbus TCP |
| Relæudgange: | 2 |
| Strømindgang: | +12 ~ 48 VDC |
Specifikationer
| AC-effektmåling | |
|---|---|
| Ledningsføring | 1P2W-1CT |
| Loops | 1-fase: 2 |
| Indgangsspænding | 10 ~ 300 V |
| Indgangsstrøm | PM-3112-100-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-100P-MTCP: CTØ10 mm (0,05 A ~ 60 A) PM-3112-160-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-160P-MTCP: CTØ16 mm (0,1 A ~ 100 A) PM-3112-240-MTCP: CTØ24 mm (0,15 A ~ 200 A) PM-3112-240P-MTCP: CTØ24 mm (0,15 A ~ 200 A) |
| Indgangsfrekvens | 50/60 Hz |
| W-nøjagtighed | Bedre end 0,5 % (PF=1) |
| Måling af effektparametre | Sand RMS-spænding (Vrms), sand RMS-strøm (Irms), aktiv effekt (kW), aktiv energi (kWh), tilsyneladende effekt (kVA), tilsyneladende energi (kVAh), reaktiv effekt (kVAR), reaktiv energi (kVARh), effektfaktor (PF), frekvens |
| Dataopdateringshastighed | 1 sekund |
| Relæudgang | |
| Kanaler | 2 |
| Type | Effektrelæ |
| Kontaktbelastning | Form A: 5 A @ 250 VAC 5 A @ 30 VDC |
| Ethernet | |
| Porte | 1x RJ45, 10/100 Base-TX |
| Protokol | Modbus TCP |
| Strøm | |
| Indgangsområde | +12 ~ 48 VDC |
| Forbrug | 2W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 100 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -20 ~ +70 °C |
| Opbevaringstemperatur | -25 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Lignende produkter
The PM-3112-100-MTCP CR er en enfaset elmåler til overvågning af elektriske forhold i realtid. Den måler effektiv spænding (True RMS) og strøm samt aktiv, reaktiv og tilsyneladende effekt, energitotaler, effektfaktor og frekvens, og rapporterer data via Modbus TCP hvert sekund.Denne variant leveres med to 60 A clip-on strømtransformere, hver med en 10 mm åbning og en 1,8 m ledning, så den kan monteres på eksisterende ledere uden at afbryde belastningen. Den dækker 0,05 A til 60 A på strømsiden og 10 til 300 VAC på spændingssiden, og håndterer to uafhængige loops i 1P2W-konfigurationer.To Form A effektrelæudgange, dimensioneret til 5 A ved 250 VAC eller 30 VDC, kan drive sirener, indikatorlamper eller andre alarmenheder, når målingerne overstiger dine grænseværdier. Enheden monteres på DIN-skinne og forsynes fra +12 til 48 VDC.AnvendelserOvervågning af generatorerFordelingsanlæg og koblingsanlægEnergistyring

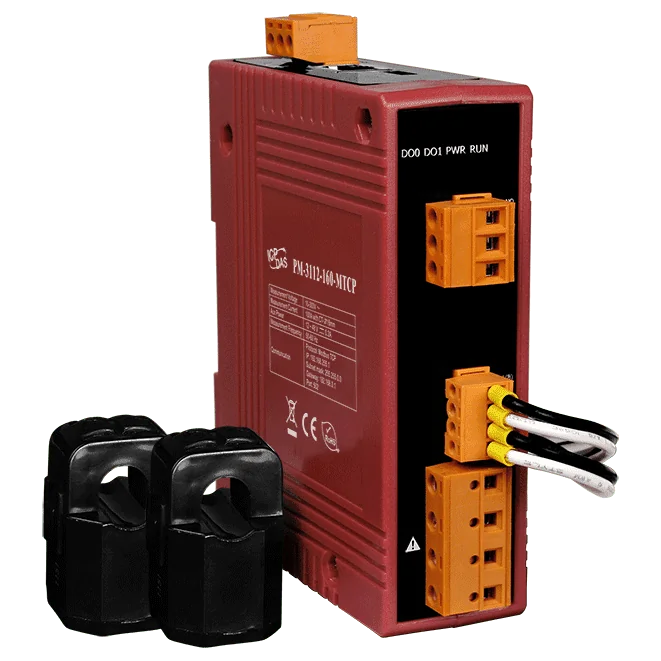

The PM-3112-160-MTCP CR er en kompakt enfaset elmåler, der rapporterer elforbrug i realtid over Modbus TCP. Den måler sand RMS-spænding og -strøm, aktiv, tilsyneladende og reaktiv effekt og energi, effektfaktor og frekvens med en dataopdateringshastighed på 1 sekund. To uafhængige kredse med egne referencespændinger gør det muligt at analysere to enfasede kredsløb fra én enhed.Denne variant leveres med to 100 A klemme-strømtransformere med 16 mm indvendig diameter og 1,8 m ledninger. Klemme-CT'erne forenkler installationen på eksisterende ledere, og indgangsstrømområdet er 0,1 A til 100 A pr. CT. Indgangsspændingsområdet er 10 til 300 V, og nøjagtigheden for aktiv effekt er bedre end 0,5 % ved effektfaktor 1, hvilket egner sig til både overvågning på lavspændingssiden og på mellem- eller højspændingssiden.To Form A-effektrelæudgange, dimensioneret til 5 A ved 250 VAC eller 30 VDC, kan styre sirener, lamper eller andre alarmenheder, når grænseværdierne nås. Måleren monteres på DIN-skinne og forsynes med +12 til 48 VDC.AnvendelserGeneratorovervågningKobleanlæg og fordelingssystemerEnergistyring
