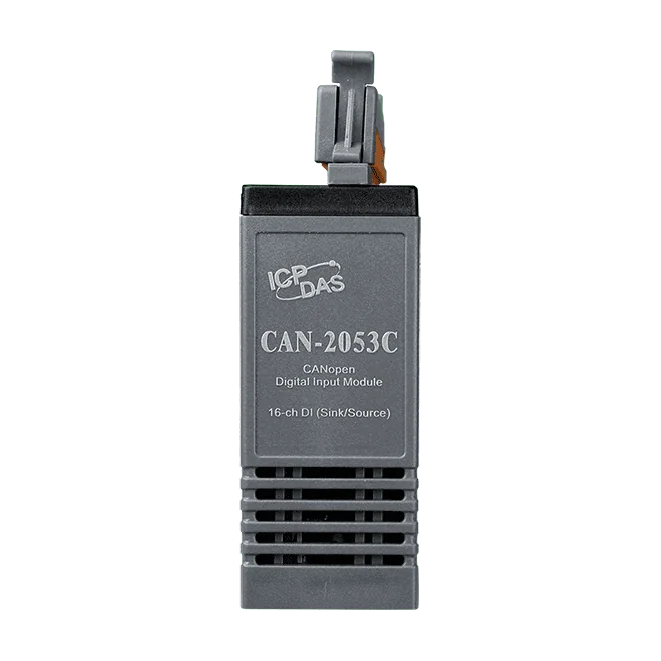

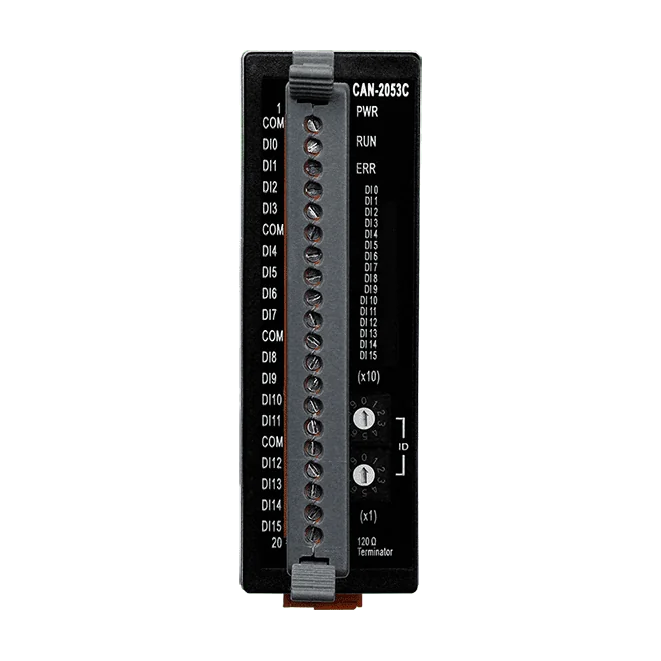

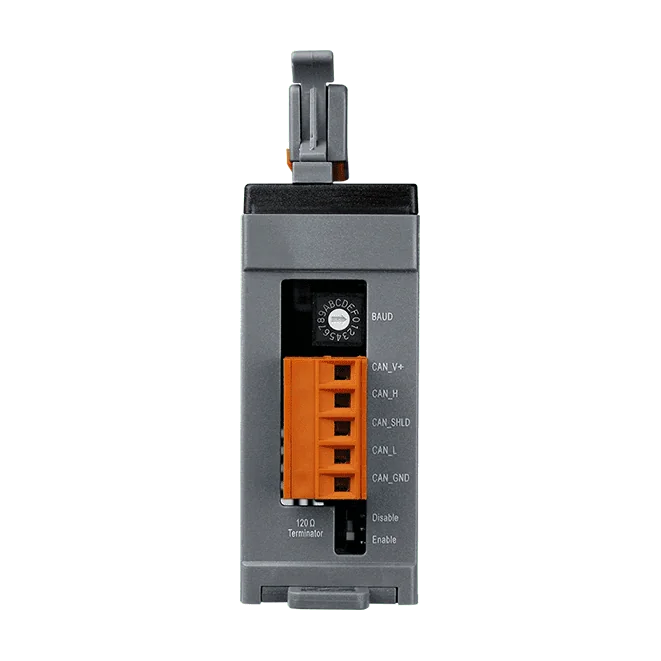

CAN-2053C CANopen Slave I/O-modul, 16-kanal isoleret våd digital indgang
CANopen-slavemodul med 16 isolerede sink/source våde digitale indgange, der understøtter CiA 301 v4.02 og CiA 401 v2.1 med en standard EDS-fil til almindelige CANopen-mastere.
- 16-kanals isoleret våd digital indgangsmodul med sink/source-drift til PNP-, NPN-, TTL- og relækontaktsignaler
- Følger CiA 301 v4.02 og CiA 401 v2.1 og har bestået CiA CANopen Conformance Test-værktøjet
- Standard EDS-fil medfølger for ligetil integration med almindelige CANopen-mastere
- Dynamisk PDO-understøttelse, med indgangspolaritet der kan indstilles og gemmes i modulet
- I/O-par-forbindelsesfunktion til kobling af indgange mellem moduler
- Indbygget 120Ω afslutningsmodstand; Node-ID 1 ~ 99; baudrate 10 k ~ 1 M
1.606,82 kr. pr. stk.
| 1-9 stk. | 1.606,82 kr. | |
|---|---|---|
| 10-30 stk. | 1.524,61 kr. | −5 % |
| 31+ stk. | 1.442,40 kr. | −10 % |
Produktinformation "CAN-2053C CANopen Slave I/O-modul, 16-kanal isoleret våd digital indgang"
The CAN-2053C CR er et CANopen-slavemodul, der tilfører 16 isolerede våde digitale indgange til et CANopen-netværk. Hver kanal understøtter både sink- og source-tilslutning, så det samme modul kan læse PNP-, NPN-, TTL- og relækontaktsignaler uden hardwareændringer. Det er et praktisk valg, når en ingeniør skal aflæse kontakt- og alarmtilstande over CANopen med galvanisk adskillelse mellem feltsiden og bussen.
Modulet implementerer CiA 301 v4.02 og CiA 401 v2.1 og har bestået valideringen med CiA CANopen Conformance Test-værktøjet. Der leveres en standard EDS-fil, så modulet kan konfigureres fra en almindelig CANopen-master. Dynamisk PDO-understøttelse, en konfigurerbar og gemmebar indgangspolaritet samt en indbygget 120Ω afslutningsmodstand forenkler idriftsættelse og netværksopbygning. Node-ID'er fra 1 til 99 og baudrater fra 10 k til 1 M understøttes.
Indgangsadfærden er defineret ved en ON-spænding på +3,5 ~ +30 VDC og et OFF-niveau på maksimalt +1 VDC, med 4 kV ESD-kontaktbeskyttelse på hver kanal. I/O-par-forbindelsesfunktionen gør det muligt at koble indgange mellem moduler. Enheden monteres på DIN-skinne og arbejder ved -25 ~ +75 °C.
Anvendelser
- Alarmdetektor
- Kontaktdetektering
- I/O-par-forbindelse
| Digitale indgange: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | CAN |
| Montage: | DIN-skinne |
| Produkttype: | Digitalt indgangsmodul |
| Protokol: | CANopen |
| Isolation: | 3000 VDC / 2500 Vrms |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 3 LED'er til PWR, RUN og ERR |
| Digital indgang | |
| Kanaler | 16 (sink/source) |
| Type | Våd |
| ON-spændingsniveau | +3,5 ~ +30 VDC |
| OFF-spændingsniveau | +1 VDC maks. |
| Indgangsimpedans | 3 kΩ, 0.3 W |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 99 |
| Antal PDO'er | 10 RxPDO, 10 TxPDO |
| PDO-tilstand | Hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC |
| Fejlkontrol | Node Guarding-protokol / Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Strøm | |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
