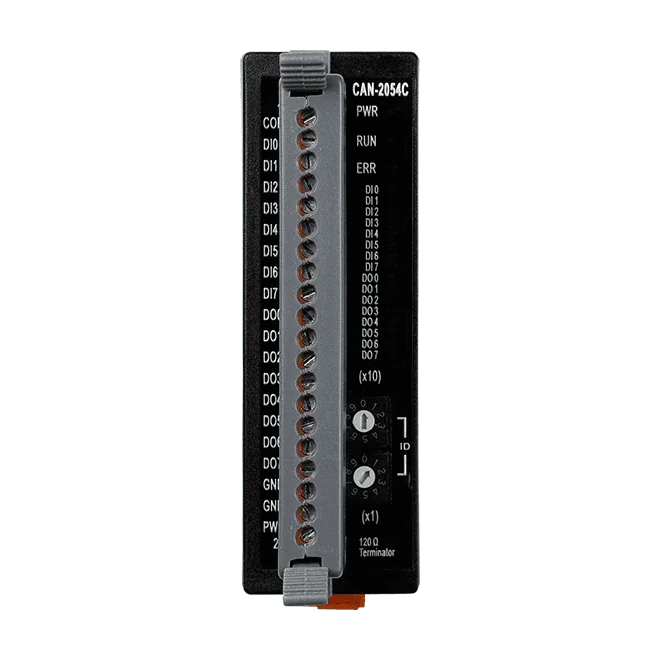

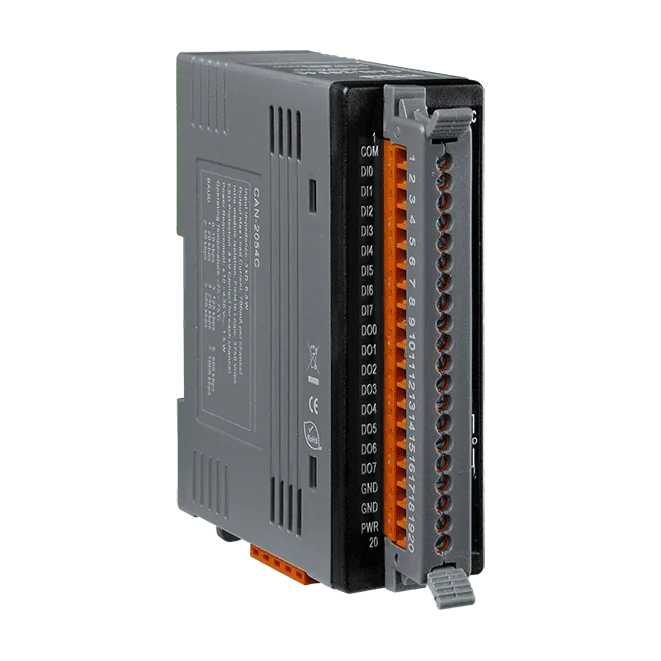

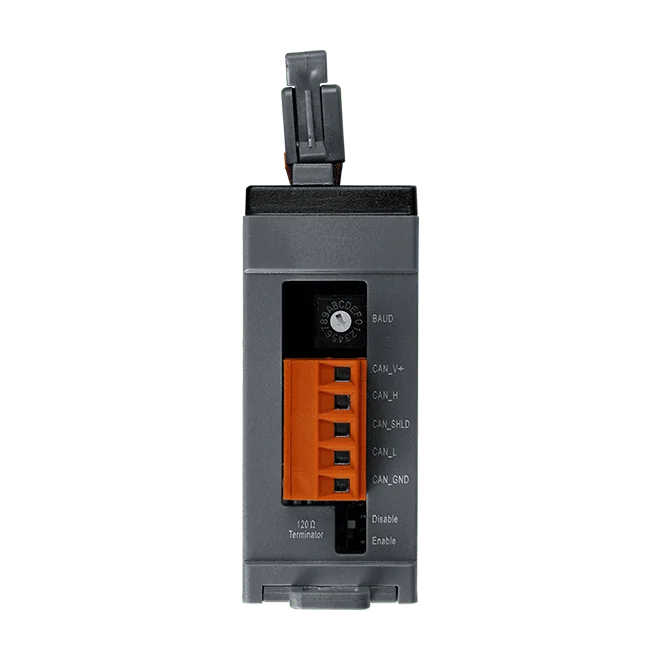

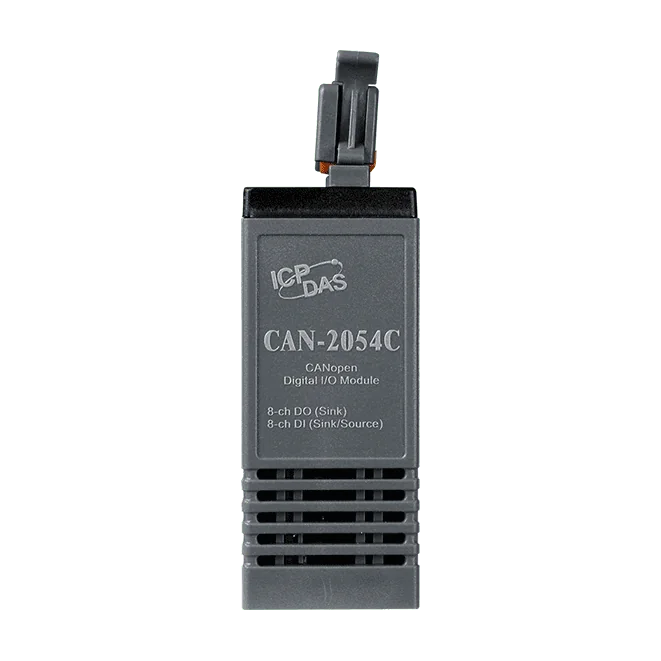

CAN-2054C CANopen Slave I/O-modul, 8-kan. isolerede DI og 8-kan. isolerede DO
CANopen slavemodul med 8 isolerede wet digitale indgange og 8 isolerede sink-type NPN open-collector udgange til DIN-skinnemontering på CANopen-netværk.
- Otte isolerede wet digitale indgange, sink eller source, ON-niveau +3,5 til +30 VDC
- Otte isolerede open-collector udgange af sink-typen, 700 mA pr. kanal
- CANopen NMT-slave i overensstemmelse med CiA DS-301 v4.02 og DSP-401 v2.1
- Standard EDS-fil leveret til konfiguration af standard CANopen-master
- Understøttelse af PDO-mapping med 10 RxPDO og 10 TxPDO
- Baudrater fra 10 k til 1 M, node-ID'er 1 til 99
1.651,67 kr. pr. stk.
| 1-9 stk. | 1.651,67 kr. | |
|---|---|---|
| 10-30 stk. | 1.569,46 kr. | −5 % |
| 31+ stk. | 1.487,25 kr. | −10 % |
Produktinformation "CAN-2054C CANopen Slave I/O-modul, 8-kan. isolerede DI og 8-kan. isolerede DO"
CAN-2054C CR er et CANopen slave I/O-modul, der leverer otte isolerede digitale indgange og otte isolerede digitale udgange af sink-typen til et CAN-bus-netværk. Modulet fungerer som NMT-slave og følger CiA DS-301 v4.02 og DSP-401 v2.1, så det kan læses og konfigureres via en standard CANopen-master.
Indgangene er wet-type og accepterer sink- eller source-signaler med et ON-niveau fra +3,5 til +30 VDC. Hver udgang er en open-collector-kanal på 700 mA pr. kanal, velegnet til at skifte laster fra +5 til +30 VDC. Hver kanal har 4 kV kontakt-ESD-beskyttelse, og modulet leveres med en standard EDS-fil og en indbygget 120 Ω afslutningsmodstand.
Pair-Connect og understøttelse af PDO-mapping forenkler netværksopsætningen, og en hardware-watchdog hjælper modulet med at genoprette sig efter fejl. Enheden monteres på DIN-skinne og er specificeret til et driftsområde fra -25 til +75 °C.
Anvendelser
- Maskinstyring
- Fabriksautomation
- Styring af emballagemaskiner
- Fjerndataopsamling
- Miljøovervågning
| Digitale indgange: | 8 |
|---|---|
| Digitale udgange: | 8 |
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | CAN-bus |
| Montage: | DIN-skinne |
| Produkttype: | Fjern-I/O-modul |
| Protokol: | CANopen |
| Strømindgang: | +10 ~ +30 VDC |
| Isolation: | 3000 VDC / 2500 Vrms |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 3 LED'er til PWR, RUN og ERR |
| Digital indgang | |
| Kanaler | 8 (Sink/Source) |
| Type | Våd |
| ON-spændingsniveau | +3,5 ~ +30 VDC |
| OFF-spændingsniveau | +1 VDC maks. |
| Indgangsimpedans | 3 kΩ, 0.3 W |
| Digital udgang | |
| Kanaler | 8 (Sink) |
| Type | Åben kollektor |
| Lastspænding | +5 ~ +30 VDC |
| Laststrøm | 700 mA pr. kanal |
| Intra-modul isolation | 3750 Vrms |
| CANopen | |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02, CiA 401 v2.1 |
| Node-ID | 1 ~ 99 |
| Antal PDO'er | 10 RxPDO, 10 TxPDO |
| PDO-tilstand | Hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC |
| Fejlkontrol | Node Guarding-protokol eller Heartbeat Producer |
| NMT | Slave |
| EMCY-meddelelse | Ja |
| Strøm | |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.dk/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-hunstik til 3-leder CAN-portkabel [Pin2, Pin3 og Pin7], 1 m")
DB9-hunstik til 3-leder CAN-portkabel [Pin2, Pin3 og Pin7], 1 m.
CD-002 er en delt ferritkerne til undertrykkelse af elektromagnetisk og radiofrekvent interferens på runde kabler. Dens hængslede plastkabinet lukkes om kablet og holder ferritkernen sikkert på plads, så den kan monteres uden at kablet skal afisoleres og genafsluttes.Kernen er rettet mod lavfrekvent støj fra motorstyringsenheder, invertere og motorer. Den kan eftermonteres på eksisterende udstyr eller tilføjes i eftermonteringsarbejde på data- og strømkabler til elektronisk udstyr, hvilket passer til miljøer, hvor EMI eller RFI påvirker signalintegriteten.Hver pakke indeholder 10 kerner, leveret i hvid og specificeret til en driftstemperatur på -40 °C til 75 °C. Maksimal kabeldiameter er Ø13 mm.AnvendelserUndertrykkelse af lavfrekvent støj fra motorstyringsenhederReduktion af støj fra invertere og motorerReduktion af EMI og RFI på datakabler til elektronisk udstyrReduktion af EMI og RFI på strømkabler til elektronisk udstyrEftermontering i eksisterende installationer
CNT-CAN CR er et CAN bus-stik til hurtig tilslutning af en CAN bus-node til busledningen. Hurtigtilslutningsteknologien gør det unødvendigt at afisolere buslederne, hvilket forenkler installationen.Stikket har et plasthus med en integreret afslutningsmodstand, som kan vælges med en indbygget kontakt. Det har to kabelindgange og en 9-polet D-Sub hunstik med 90° kabeludgang, og fås med programmeringsinterface.Det er velegnet til ingeniører, der skal tilføje en CAN-enhed til en eksisterende CAN bus-ledning med minimalt ledningsarbejde og et klart valg af busafslutning.AnvendelserTilslutning af en CAN bus-node til en CAN bus-ledningTilføjelse af CAN-enheder til et eksisterende CAN bus-netværk
5-polet M12 A-kodet samlestik (hun).
Lignende produkter
CAN-2054D er et DeviceNet-slavemodul, der giver en DeviceNet-master adgang til otte digitale indgange og otte digitale udgange via en enkelt node. Indgangs- og udgangsstatus kan læses, og modulets konfiguration kan indstilles via den medfølgende EDS-fil, så det kan tilføjes til et DeviceNet-netværk uden specialprogrammering.Hver indgangskanal er isoleret og accepterer sink- eller source-signaler fra en våd kontakt med et ON-niveau på +3,5 ~ +30 VDC. Hver udgangskanal er en isoleret open-collector-driver af sink-typen, dimensioneret til 700 mA pr. kanal, med en lastspænding på +5 ~ +30 VDC og 3750 Vrms isolation internt i modulet. Modulet egner sig til grænseflade mod PNP-, NPN-, TTL- og relækontaktsignaler.Modulet fungerer som en server, der kun understøtter Group 2 (ikke UCMM-kompatibel), og understøtter det foruddefinerede master/slave-forbindelsessæt med én forbindelse hver til explicit messaging, polled I/O og bit-strobe I/O. Heartbeat- og shutdown-meddelelser understøttes. Modulet monteres på DIN-skinne og er specificeret til en driftstemperatur på -25 ~ +75 ℃.AnvendelserMaskinstyringFabriksautomationStyring af emballagemaskinerFjerndataopsamlingMiljøovervågning

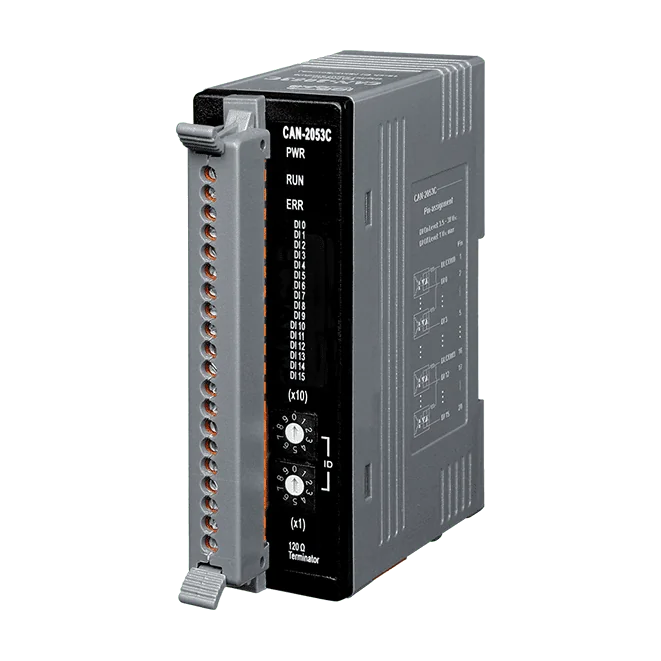

The CAN-2053C CR er et CANopen-slavemodul, der tilfører 16 isolerede våde digitale indgange til et CANopen-netværk. Hver kanal understøtter både sink- og source-tilslutning, så det samme modul kan læse PNP-, NPN-, TTL- og relækontaktsignaler uden hardwareændringer. Det er et praktisk valg, når en ingeniør skal aflæse kontakt- og alarmtilstande over CANopen med galvanisk adskillelse mellem feltsiden og bussen.Modulet implementerer CiA 301 v4.02 og CiA 401 v2.1 og har bestået valideringen med CiA CANopen Conformance Test-værktøjet. Der leveres en standard EDS-fil, så modulet kan konfigureres fra en almindelig CANopen-master. Dynamisk PDO-understøttelse, en konfigurerbar og gemmebar indgangspolaritet samt en indbygget 120Ω afslutningsmodstand forenkler idriftsættelse og netværksopbygning. Node-ID'er fra 1 til 99 og baudrater fra 10 k til 1 M understøttes.Indgangsadfærden er defineret ved en ON-spænding på +3,5 ~ +30 VDC og et OFF-niveau på maksimalt +1 VDC, med 4 kV ESD-kontaktbeskyttelse på hver kanal. I/O-par-forbindelsesfunktionen gør det muligt at koble indgange mellem moduler. Enheden monteres på DIN-skinne og arbejder ved -25 ~ +75 °C.AnvendelserAlarmdetektorKontaktdetekteringI/O-par-forbindelse
