ECAT-2016-3 EtherCAT SubDevice-modul, 3-kanals 16-bit input til strain gauge

ECAT-2016N er en EtherCAT SubDevice, der føjer én tøjningsmåleindgang til et EtherCAT-netværk. Modulet tilsluttes direkte til en modstandsbro, så lastceller og lignende fuldbro-sensorer kan aflæses uden en separat signalbehandler. Indgangsområdet kan vælges i software fra ±10 mV op til ±1,25 V, og hver måling er tilgængelig for EtherCAT Main Device via procesdata.To RJ-45-porte gør det muligt at forbinde modulet i en daisy chain, hvilket forenkler kabelføringen og reducerer den nødvendige infrastruktur. Netværket kan opbygges i stjerne-, linje- eller ringtopologi med op til 100 m mellem stationer over 100BASE-TX. Modulet har en cykeltid på 1 ms og et galvanisk adskilt ind- og udgangsdesign med EMS-beskyttelse iht. IEC 61000-4-2, -4-4 og -4-5.Modulet har en aftagelig klemrække, LED-indikatorer og et plastikhus til DIN-skinnemontage. Det arbejder med +10 VDC til +30 VDC og i temperaturområdet -25 ~ +75 °C. Bemærk, at områdeindstillinger og filterindstillinger ikke understøttes pr. kanal, og at der ikke er åben-ledning-detektion.AnvendelserHalvlederudstyrMetalformningEmballageSprøjtestøbningMonteringsanlægTrykkemaskinerRobotteknik

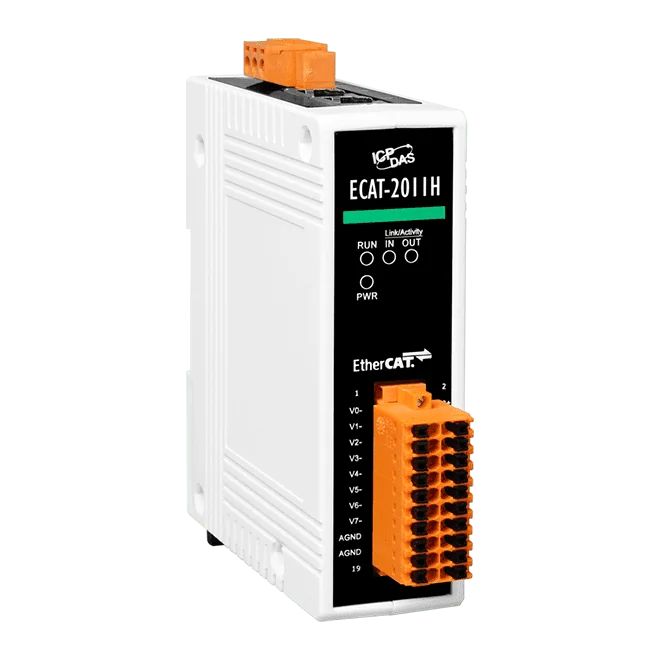

ECAT-2011H er et EtherCAT SubDevice-modul med analog indgang til ingeniører, der skal føre 12-bit spændings- eller strømsignaler ind i et EtherCAT-netværk. Hver kanal kan indstilles i software som differentiel eller single-ended indgang, så ét modul dækker enten 8 differentielle eller 16 single-ended signaler.To RJ-45-busporte gør det muligt at forbinde moduler i daisy chain, hvilket reducerer kabelforbruget og passer til stjerne-, linje- eller ringtopologier. Indgangsstatus leveres via procesdata, og modulet er verificeret med EtherCAT-konformitetstestværktøjet.Valgbare områder omfatter 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA og ±4~20 mA. Modulet forsynes med +10 til +30 VDC, monteres på DIN-skinne og er specificeret til drift ved -25 ~ +75 °C. Område- og filterindstillinger kan ikke konfigureres pr. kanal.AnvendelserHalvlederudstyrMetalforarbejdningEmballageSprøjtestøbningSamlesystemerPrintmaskinerRobotteknik

ECAT-2012H er en EtherCAT SubDevice, der fører 16-bit analogindgange ind i et EtherCAT-netværk. Kanalerne kan konfigureres i software som 8 differentielle eller 16 enkeltendede indgange, og hver indgang accepterer spændings- eller strømsignaler i områderne 0~10 V til ±20 mA og 4~20 mA. Indgangsstatus returneres via procesdata, så en EtherCAT Main Device eller konfigurator kan læse den direkte.To RJ-45-busporte gør det muligt at forbinde moduler i daisy chain, hvilket reducerer kabling og forenkler installationen. Stjerne-, linje- og ringtopologier understøttes alle, med op til 100 m mellem stationer over 100BASE-TX. Modulet har bestået EtherCAT conformance test tool, og dets MCU håndterer netværkstrafik effektivt med on-the-fly-behandling og en cykeltid på 1 ms.Modulet passer til maskinbyggere og systemintegratorer, der arbejder med halvlederværktøj, metalformning, emballage, sprøjtestøbning, samlesystemer, trykmaskiner og robotter. Den aftagelige klemrække, LED-indikatorer og DIN-skinnemontering gør det ligetil at montere i styreskabe.AnvendelserHalvlederværktøjMetalformningEmballageSprøjtestøbningSamlesystemerTrykmaskinerRobotter

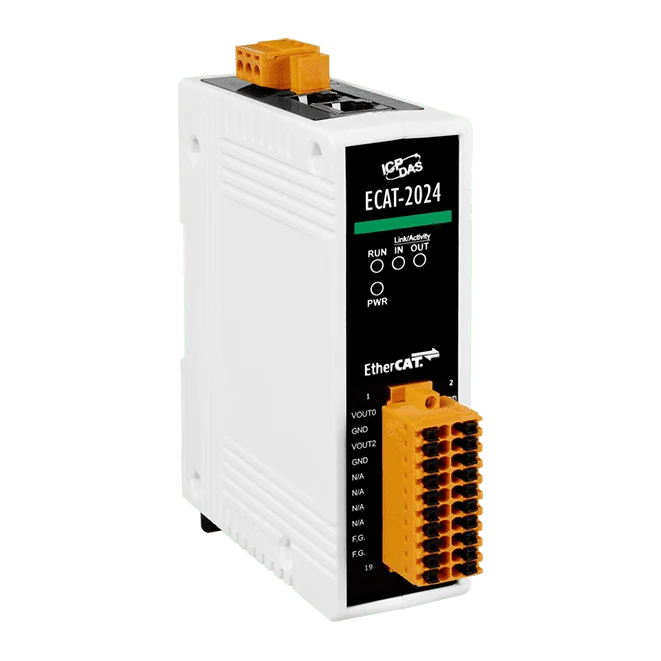

ECAT-2024 CR er en EtherCAT SubDevice, der styrer fire isolerede 12-bit analoge udgangskanaler fra en EtherCAT Main Device eller konfigurator. Udgangsstatus returneres i procesdataene, så kanaltilstanden kan overvåges i samme cyklus som styreværdierne.To RJ-45-busporte understøtter daisy-chain-tilslutning, hvilket forenkler installation og kabling af enhederne. Stationer kan være op til 100 m fra hinanden over 100BASE-TX, med en cykeltid på 1 ms og distribuerede ure. En indbygget MCU håndterer netværkstrafik og on-the-fly-behandling.Hver kanal er klassificeret til ±4 kV kontakt-ESD, og modulet opfylder niveauerne i IEC 61000-4-4 EFT, IEC 61000-4-2 ESD og IEC 61000-4-5 surge. En aftagelig klemrække, LED-indikatorer for I/O-status og et plastikhus til DIN-skinne gør den velegnet til tavlebyggeri, der kører ved -25 ~ +75 °C.AnvendelserHalvlederudstyrMetalformningEmballageSprøjtestøbningMonteringssystemerPrintmaskinerRobotteknik
