ECAT-M808-8AX EtherCAT MainDevice-kort, PCI Express, 8-akset motion control

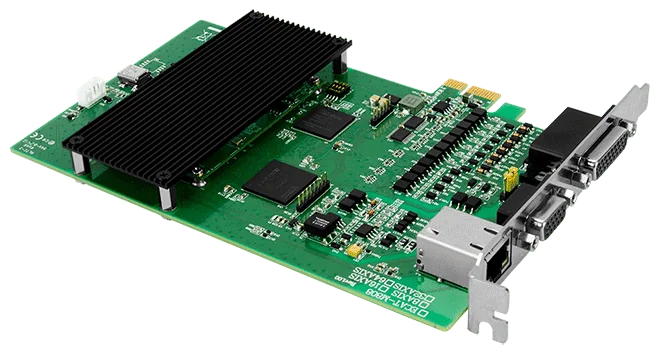

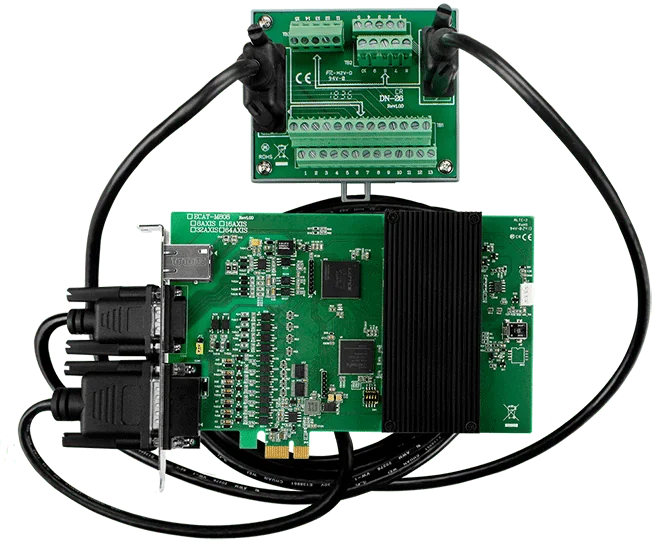

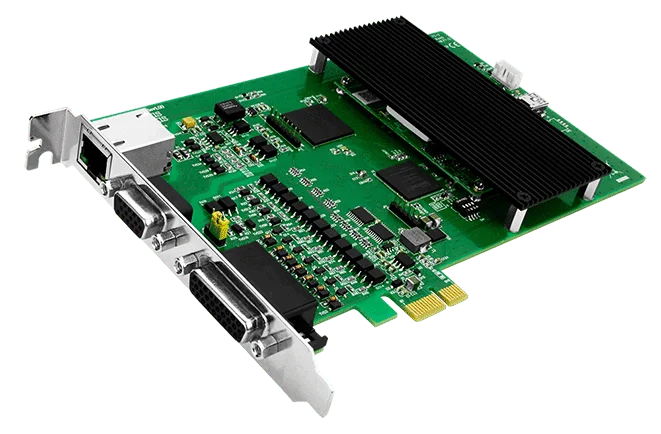

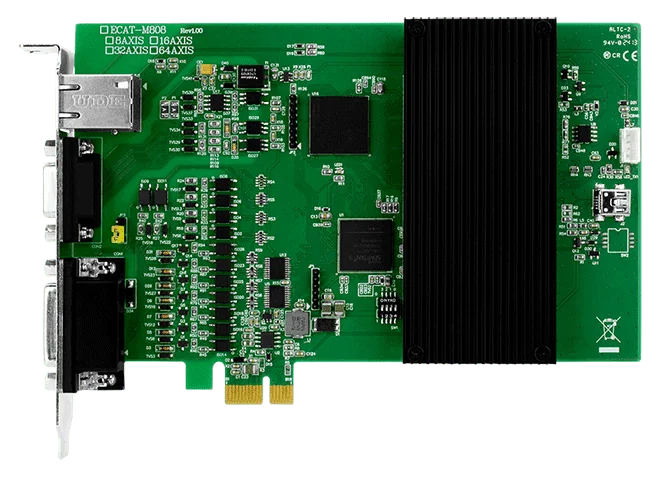

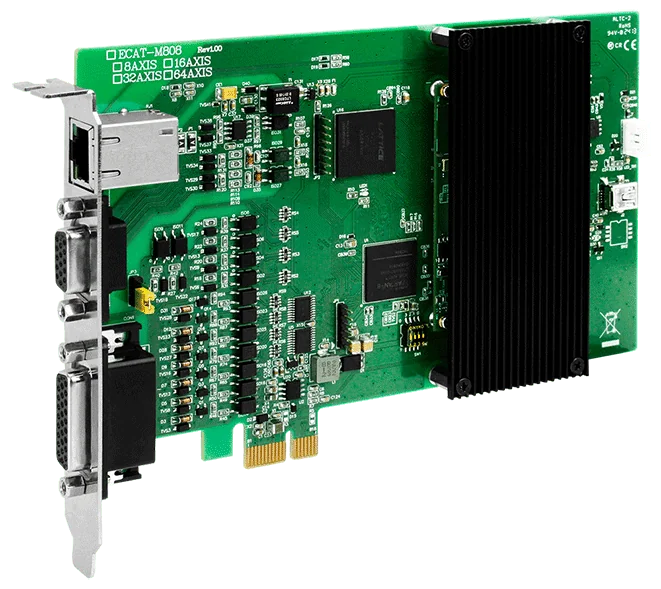

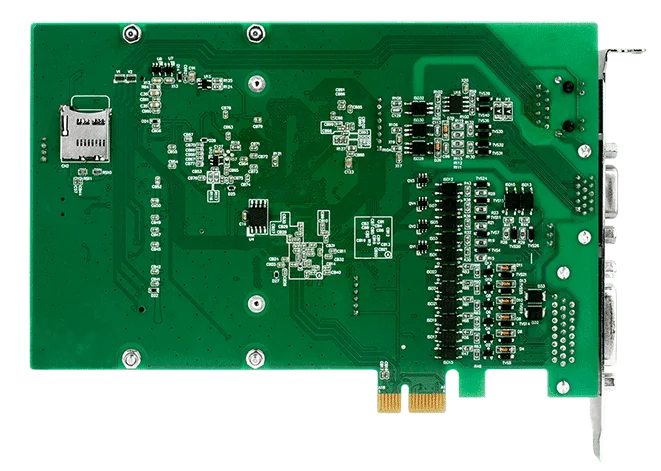

ECAT-M808-8AX/S CR er et PCI Express EtherCAT MainDevice-kort til pc-baserede bevægelses- og I/O-applikationer. Det understøtter op til 8 akser og op til 512 EtherCAT-slaves, og den indbyggede CPU håndterer bevægelses- og I/O-funktionerne for flere akser, hvilket reducerer belastningen på værts-pc'en.Den onboard I/O består af 13 digitale indgange (våd kontakt, sink/source) og 13 open-collector sink-udgange samt to encoder-grænseflader med compare-triggerudgange. Synkroniserede bevægelsestilstande, herunder E-GEAR og E-CAM, virtuelle akser og lineær interpolation over flere akser, er tilgængelige til koordineret maskinstyring.Denne variant leveres med DN-26 og kabler, så den er klar til tilslutning ved levering. En anden CPU sørger for, at EtherCAT-kommunikationen og procesopskriften fortsat kører, selv hvis operativsystemet eller applikationen går ned.AnvendelserBevægelsesstyringI/O-styringDataopsamlingssystem

ECAT-M808-16AX CR er et PCI Express EtherCAT MainDevice-kort til PC-baseret motion- og I/O-styring. Det håndterer op til 16 akser og op til 512 EtherCAT-slaves med synkroniserede motionfunktioner såsom E-GEAR og E-CAM, og det har sin egen CPU, der aflaster EtherCAT- og motionarbejdet fra værts-pc'en.På kortet findes 13 digitale indgange, 13 digitale udgange og 2 encoder-grænseflader med compare-triggerudgange, så det kan kombinere aksestyring med lokal I/O i én PCIe-slot. En anden CPU med EtherCAT-kommunikationsfastholdelsesteknologi er designet til at bevare EtherCAT-kommunikationen og procesopskrifterne, hvis operativsystemet eller applikationen går ned.Denne bestillingskode leveres uden kabel og daughter board. Vælg -16AX CR-varianten, når du har brug for en 16-akset MainDevice og selv vil skaffe kabling og daughter board, eller vælg /S-versionen, hvis du ønsker DN-26- og CA-kablerne medleveret.AnvendelserMotionstyringI/O-styringDataopsamlingssystem

ECAT-M808-16AX/S CR er et PCI Express EtherCAT MainDevice-kort til pc-baseret motion- og I/O-styring. Det indbyggede CPU håndterer multi-akse-motion og I/O-funktioner direkte på kortet, hvilket reducerer belastningen af værts-pc'en.Kortet understøtter op til 16 akser, op til 512 EtherCAT-noder og EtherCAT-cyklustider ned til 0,5 ms. Motion-funktionerne omfatter synkroniseret motion med E-GEAR og E-CAM, virtuelle akser og multi-akse lineær interpolation. En anden CPU sørger for EtherCAT-kommunikationsfastholdelse, så buskommunikation og procesopskrifter kan fortsætte, hvis operativsystemet eller et program går ned.På kortet får du 13 digitale indgange, 13 open-collector digitale udgange og to 32-bit encoder-interfaces med compare-trigger-udgange. Denne version leveres med et DN-26 og to kabler. Bemærk, at de grundlæggende bestillingskoder ikke inkluderer kabel og daughter board.AnvendelserMotion controlI/O-styringDataopsamlingssystemer

ECAT-M808-32AX CR er et PCI Express EtherCAT MainDevice-kort til ingeniører, der bygger flerakset motion-systemer i en pc. Kortet håndterer op til 32 akser med motion control via en indbygget CPU, så en stor del af realtidsarbejdet aflastes fra værtspc'en, og dens processorbelastning reduceres tilsvarende.Kortet kombinerer motion control med lokal I/O: 13 digitale indgange, 13 digitale open-collector-udgange og 2 encoder-grænseflader med compare trigger-udgang. Synkroniseret bevægelse (E-GEAR, E-CAM), virtuelle akser og lineær interpolation på flere akser er tilgængelige, med en EtherCAT-cyklustid på op til 0,5 ms og understøttelse af op til 512 slaves.En anden CPU med EtherCAT communication retention-teknologi er designet til at fastholde EtherCAT-kommunikationen og procesopskriften, selv hvis operativsystemet eller et program går ned. Denne bestillingskode leveres uden kabel og daughter board.AnvendelserMotion controlI/O-styringDataopsamlingssystem
