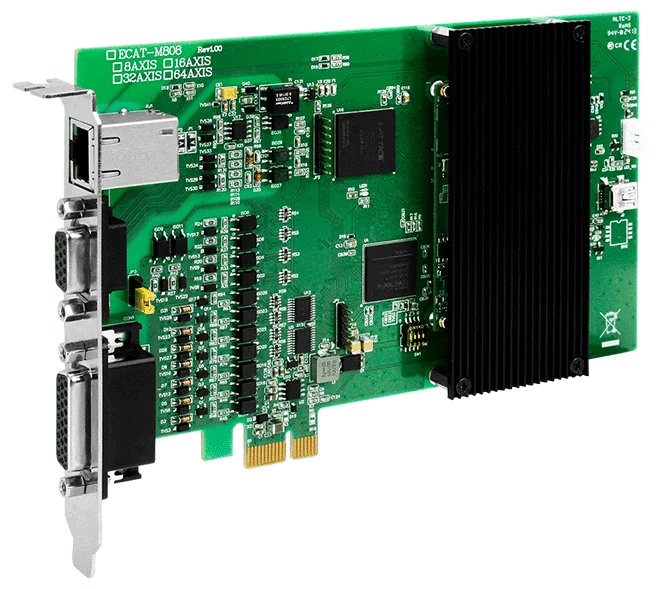

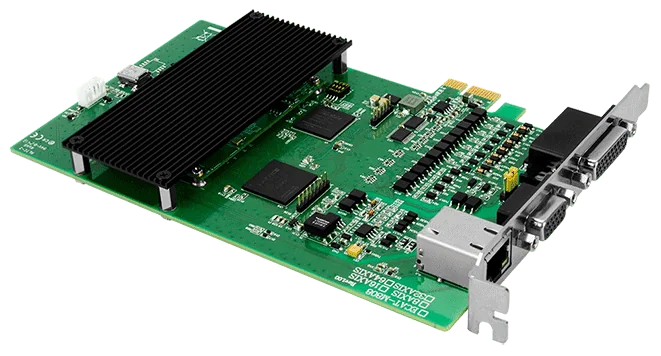

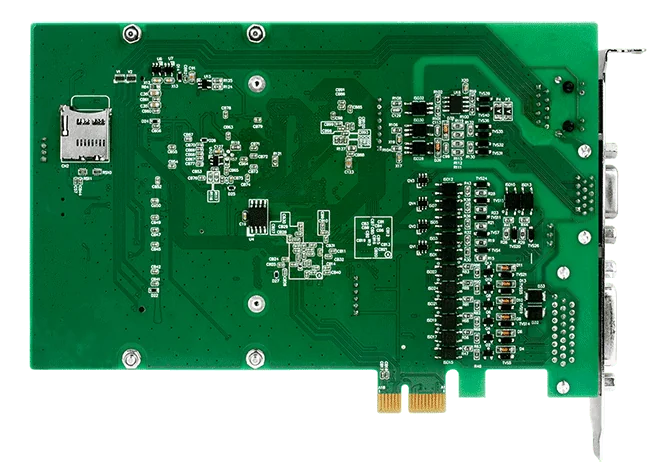

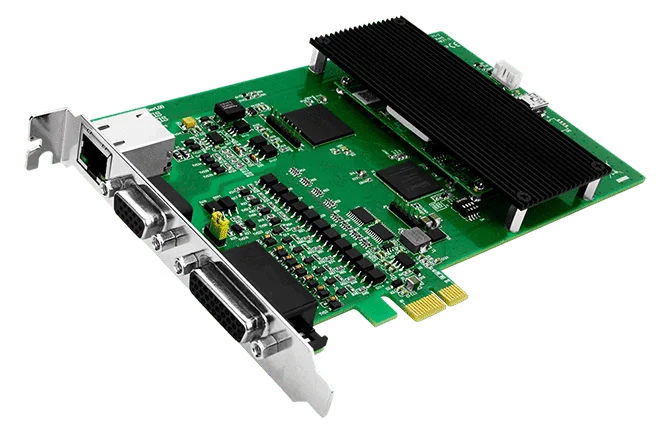

ECAT-M808-8AX/S PCI Express EtherCAT MainDevice-kort, 8-akset bevægelsesstyring
PCI Express EtherCAT MainDevice-kort til op til 8-akset bevægelsesstyring med 13 digitale indgange, 13 digitale udgange og en 2-akset encoder-grænseflade. Leveres med DN-26 og kabler.
- Op til 8-akset bevægelsesstyring på et PCI Express x1-kort
- EtherCAT-cyklustid på op til 0,5 ms
- Synkroniseret bevægelse med E-GEAR, E-CAM, virtuelle akser og lineær interpolation over flere akser
- 13 digitale indgange og 13 digitale udgange onboard
- 2 encoder-grænseflader med compare-triggerudgange
- En anden CPU holder EtherCAT-kommunikationen og procesopskriften kørende under et OS- eller programnedbrud
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Produktinformation "ECAT-M808-8AX/S PCI Express EtherCAT MainDevice-kort, 8-akset bevægelsesstyring"
ECAT-M808-8AX/S CR er et PCI Express EtherCAT MainDevice-kort til pc-baserede bevægelses- og I/O-applikationer. Det understøtter op til 8 akser og op til 512 EtherCAT-slaves, og den indbyggede CPU håndterer bevægelses- og I/O-funktionerne for flere akser, hvilket reducerer belastningen på værts-pc'en.
Den onboard I/O består af 13 digitale indgange (våd kontakt, sink/source) og 13 open-collector sink-udgange samt to encoder-grænseflader med compare-triggerudgange. Synkroniserede bevægelsestilstande, herunder E-GEAR og E-CAM, virtuelle akser og lineær interpolation over flere akser, er tilgængelige til koordineret maskinstyring.

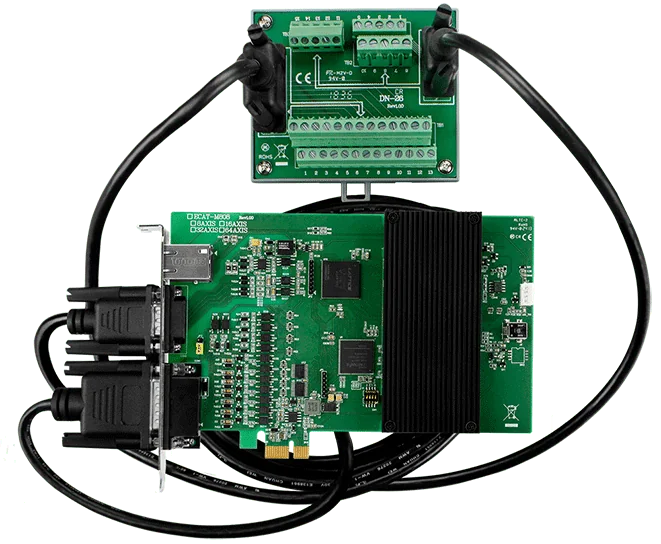

Denne variant leveres med DN-26 og kabler, så den er klar til tilslutning ved levering. En anden CPU sørger for, at EtherCAT-kommunikationen og procesopskriften fortsat kører, selv hvis operativsystemet eller applikationen går ned.
Anvendelser
- Bevægelsesstyring
- I/O-styring
- Dataopsamlingssystem
| Digitale indgange: | 13 |
|---|---|
| Digitale udgange: | 13 |
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | PCI Express x1 |
| Porte: | 1 |
| Produkttype: | EtherCAT MainDevice-kort |
| Protokol: | EtherCAT |
Specifikationer
| Hardware | |
|---|---|
| Stik | RJ45 x1 DB-26 (hun) DB-15 (hun) |
| Encoder-indgang | |
| Antal akser | 2 |
| Type | Kvadrant, CW/CCW, Puls/retn. |
| Opløsning | 32-bit |
| Responshastighed | 1 MHz |
| Sammenligningstrigger-udgang | 2-ch |
| Digital indgang | |
| Kanaler | 13 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +19 V ~ + 24 V |
| OFF-spændingsniveau | +11 V maks. |
| Isolation | 3000 VDC |
| Digital udgang | |
| Kanaler | 13 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +24 V |
| Laststrøm | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Porte | 1 x RJ-45 |
| Antal akser | ECAT-M808-8AX maks. 8 ECAT-M808-16AX maks. 16 ECAT-M808-32AX maks. 32 ECAT-M808-64AX maks. 64 ECAT-M808-8AX/S maks. 8 ECAT-M808-16AX/S maks. 16 ECAT-M808-32AX/S maks. 32 ECAT-M808-64AX/S maks. 64 |
| Antal noder | Maks. 512 |
| Dataoverførselsmedium | Ethernetkabel (min. CAT 5e), skærmet |
| Mekanisk | |
| Mål (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 0 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
