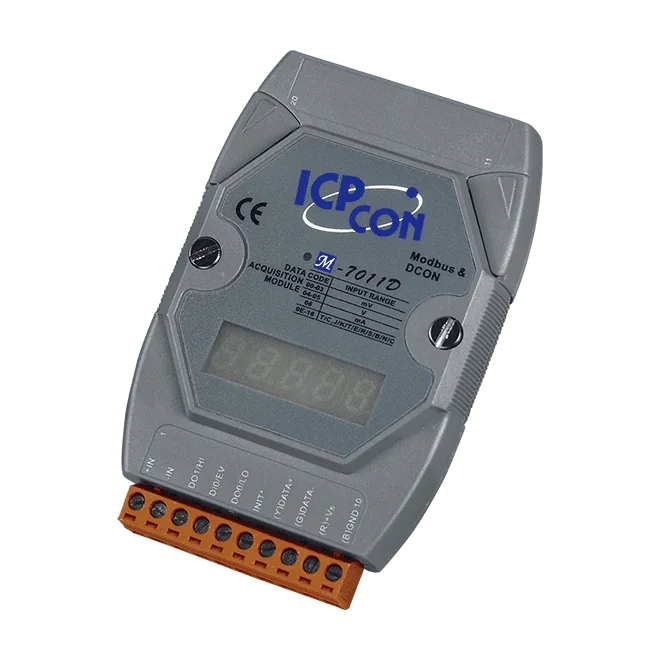

M-7011D-G Termoelementindgangsmodul, 1-kanals analogindgang med LED-display

Den I-7011 CR er et RS-485 remote I/O-modul med én differentiel analogindgang, der accepterer spændings-, strøm- og termoelementsignaler. Denne bestillingskode med blåt kabinet (CR) bruger DCON-protokollen på sin seriel port, med en konfigurerbar baudrate fra 1200 til 115200 bps og et fast dataformat (N, 8, 1).Analogindgangen understøtter termoelementtyperne J, K, T, E, R, S, B, N og C med detektion af åbent termoelement til fejlfinding. Spændingsområderne går fra ±15 mV til ±2,5 V, og 16-bit opløsningen giver en nøjagtighed på ±0,1 % af FSR ved en samlet samplingrate på 10 Hz. Strømindgang (±20 mA) kræver en valgfri ekstern 125 Ω modstand.Digitalindgangen kan bruges som en 50 Hz hændelsestæller, og de to open-collector sink-udgange kan fungere som høj/lav-alarmer med programmerbare værdier ved opstart og ved fejl. Isolationen mellem modulets kredsløb er 3000 VDC, og modulet forsynes fra +10 ~ +30 VDC med beskyttelse mod omvendt polaritet. Det monteres på DIN-skinne og er specificeret til drift ved -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

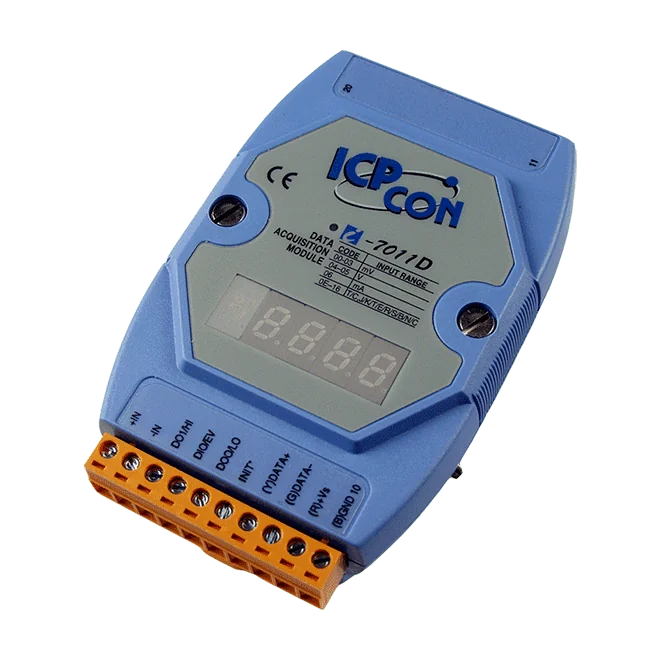

I-7011D CR er et DIN-skinnemonteret I/O-modul til måling af spænding, strøm eller termoelementsignaler over RS-485 med DCON-protokollen. Dets ene differentielle analoge indgang tilbyder 16-bit opløsning og understøtter de standard termoelementtyper J, K, T, E, R, S, B, N og C, med detektion af åbne termoelementer, så brudte sensorledninger kan registreres.Ud over den analoge kanal har modulet én tør kontaktdigital indgang konfigureret som 50 Hz hændelsestæller samt to open-collector digitale udgange, der kan bruges til signalering af høj- og lavalarm. Et 5-cifret 7-segment LED-display samt en LED for strøm og kommunikation giver lokal visning uden PC.Modulet er galvanisk isoleret med 3000 VDC mellem de interne kredsløb og har en indbygget dobbelt watchdog til overvågning af modul og kommunikation. Det forsynes fra +10 ~ +30 VDC med beskyttelse mod omvendt polaritet og er specificeret til drift ved -25 ~ +75 °C. Denne bestillingskode med blåt kabinet egner sig til bygnings-, fabriks- og maskinautomation, fjernvedligeholdelse og -diagnose samt testudstyr.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Modulet I-7011P CR er et 1-kanals termoelementindgangsmodul til I-7000-serien af fjernstyrede I/O-moduler, der kommunikerer over RS-485 med DCON-protokollen. Den analoge indgang accepterer spændings-, strøm- og termoelementsignaler, og denne variant tilføjer understøttelse af termoelementtyperne L og M ud over det almindelige område, hvilket gør den egnet til sensortyper, som basismodellen I-7011 ikke dækker.Ud over den analoge indgang har modulet en digital indgang, der fungerer som en 50 Hz hændelsestæller, samt to open-collector digitale udgange, som kan konfigureres som høj/lav-alarm. Detektion af åbent termoelement hjælper med at finde brudte sensorforbindelser.Centrale elektriske og mekaniske data til systemdesign:3000 VDC intern isolation i moduletForsyningsindgang på +10 ~ +30 VDC med beskyttelse mod omvendt polaritetDIN-skinnemontering, 72 x 123 x 35 mmDriftstemperatur på -25 ~ +75 °CAnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

I-7011PD CR er et fjern-I/O-modul fra I-7000-serien, der fører én differentiel analog indgang, én digital indgang og to digitale udgange ud på et RS-485 DCON-netværk. Den analoge indgang accepterer termoelement-, spændings- eller strømsignaler, så ét modul kan dække en række sensortyper i bygnings-, fabriks- og maskinautomation."P"-varianten tilføjer understøttelse af termoelementtyperne L og M ud over J, K, T, E, R, S, B, N og C. Detektion af åbent termoelement er indbygget på den analoge indgang. Den digitale indgang fungerer som en 50 Hz hændelsestæller, og de to open-collector-udgange kan bruges som høj/lav-alarmer med programmerbare værdier ved power-on og ved fejl. Strømindgang kræver en valgfri ekstern 125 Ω modstand.Et 5-cifret 7-segment LED-display og en strøm- og kommunikations-LED giver lokal status med et hurtigt blik. Modulet har 3000 VDC galvanisk isolation mellem kanaler og bus, en indbygget dobbelt watchdog og et DIN-skinnehus på 72 x 123 x 35 mm. Det arbejder med +10 ~ +30 VDC over et temperaturområde på -25 ~ +75 °C.AnvendelsesområderBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Den M-7011-G (bestillingskode M-7011-G CR) er et enkeltkanals analogt indgangsmodul fra M-7000 RS-485 fjernstyrede I/O-serie. Det accepterer spændings-, strøm- og termoelementsignaler med termoelementtyperne J, K, T, E, R, S, B, N og C og konverterer dem med 16-bit opløsning.Ud over den analoge kanal har modulet en digital indgang, der kan fungere som en 50 Hz hændelsestæller, samt to open-collector digitale udgange, der kan bruges som høj/lav-alarmer. Brudregistrering for termoelementindgange er inkluderet, og der er 3000 VDC intern isolation i modulet.Kommunikation foregår via én RS-485-port med Modbus RTU eller DCON, konfigurerbart via software, ved 1200 ~ 115200 bps. En indbygget dobbelt watchdog og en +10 ~ +30 VDC strømindgang afslutter specifikationen.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnostikTestudstyr
