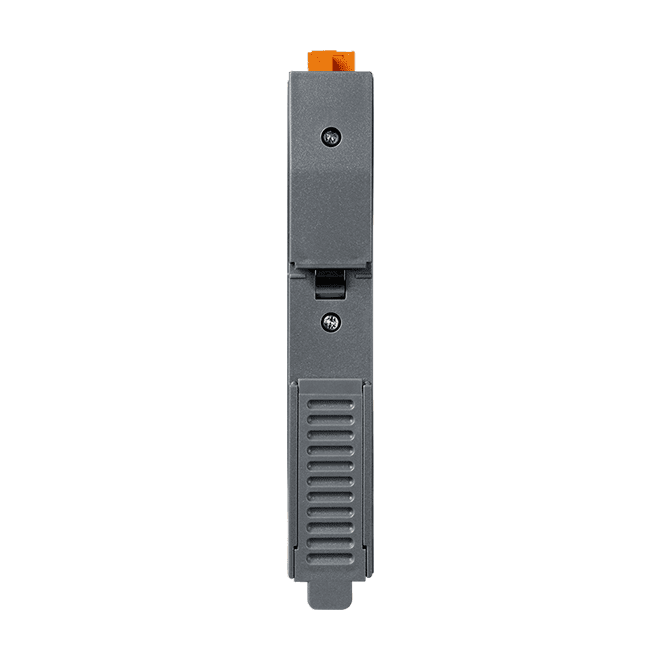

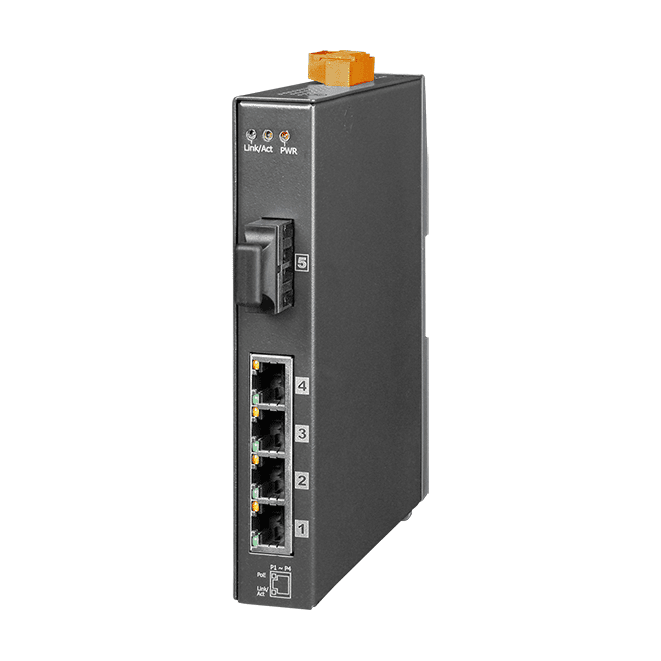

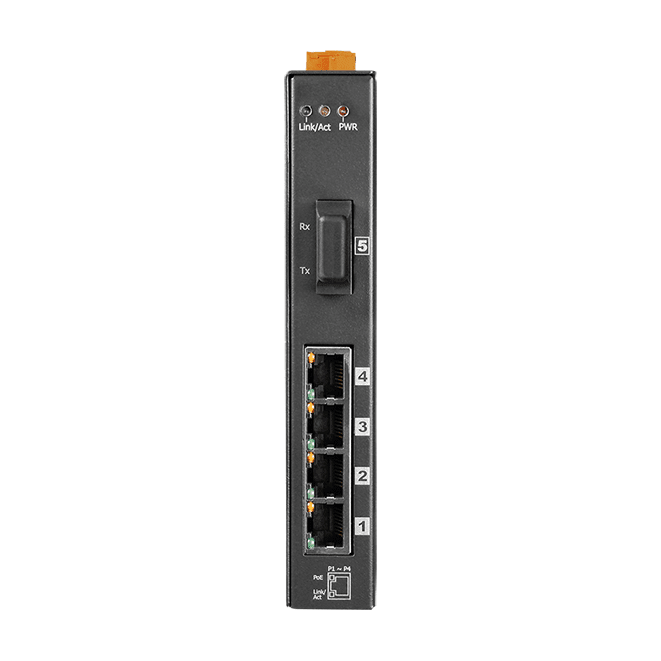

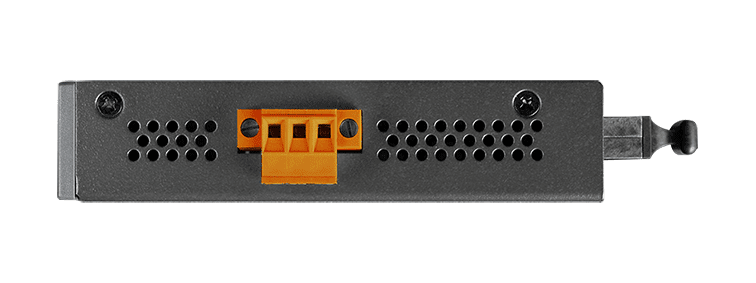

NSM-205PFCS-60 PoE-switch, 4-port PSE + 1 single-mode 100Base-FX fiber

NS-205PFT CR er en ikke-administreret Ethernet-switch, der kombinerer fire 10/100Base-TX RJ-45-porte med én 100Base-FX multi-mode fiberport med ST-stik. De fire PoE-porte fungerer som strømkildeudstyr (PSE), så én central forsyning kan drive tilsluttede PoE-enheder (PD'er) over samme Ethernet-kabling. Suffikset CR angiver varianten med en strømindgang på +46 VDC til +55 VDC.Hver PoE-port leverer op til 15,4 W i overensstemmelse med IEEE 802.3af, og switchen registrerer PD'er automatisk og styrer strømmen derefter. Fiberporten understøtter 100 Mbps-forbindelser over multi-mode fiber over afstande op til 2 km, hvilket isolerer forbindelsen fra elektrisk støj i installationen.Switchen anvender store-and-forward-behandling med switching i wire-speed, IEEE 802.3x flow control og en isolationsspænding på 1500 Vrms. Den er placeret i et plastkabinet til DIN-skinnemontage med et driftsområde på -30 °C til +75 °C.AnvendelserStrømforsyning af PoE-enheder fra en central forsyning over Ethernet-kablingUdvidelse af Ethernet-forbindelser over multi-mode fiber i elektrisk støjende miljøer

NS-205PFC CR er en uadministreret Ethernet-switch, der kombinerer fire RJ-45 10/100Base-TX-porte, der hver fungerer som strømkilde (PSE, Power Sourcing Equipment), med en enkelt 100Base-FX multimode-fiberport. Strøm kan fordeles centralt til tilsluttede strømforsynede enheder, med automatisk detektion af PD'er og automatisk strømstyring.SC-fiberuplinket understøtter højhastighedstransmission på 100 Mbps over afstande på op til 2 km i fuld duplex-drift, og 62,5/125 μm fiber anbefales. Da forbindelsen er optisk, holdes elektrisk støj ude af forbindelsen, og isolationsklassificeringen på 1500 Vrms giver yderligere beskyttelse.CR-varianten er udstyret med en strømindgang på +46 til +55 VDC, beskyttelse mod omvendt polaritet og DIN-skinnemontering og er klassificeret til drift fra -30 °C til +75 °C. Den egner sig til skabsinstallationer, hvor én forsyning skal forsyne flere PoE-enheder.AnvendelserCentral PoE-strømfordeling til strømforsynede enheder i industrielle skabeEthernet-segmenter forlænget over multimode-fiberforbindelser på op til 2 km

Den NS-205PFCS CR er en uadministreret DIN-skinne-switch, der kombinerer fire kobber-Ethernet-porte, som hver kan levere Power over Ethernet som Power Sourcing Equipment (PSE), med en enkelt 100Base-FX fiber-uplink. Den gør det muligt at føre strøm og data til fjerntliggende strømforsynede enheder fra én central forsyning.Fiberporten bruger et SC-stik og single-mode fiber, som er velegnet til langdistanceforbindelser. Fiberoverførsel påvirkes ikke af elektrisk støj, så forbindelsen kan køre side om side med støjende udstyr. Denne variant er specificeret til 30 km fuld-duplex drift, og 9/125 µm fiber anbefales.Fire 10/100Base-TX RJ-45-porte med automatisk detektion af strømforsynede enheder og strømstyringOp til 15,4 W pr. PoE-kanal, 100 % IEEE 802.3af-kompatibelStore-and-forward-switching med en MAC-tabel på 1024 indgangeStrømindgang på +46 VDC til +55 VDC med beskyttelse mod forkert polaritetAnvendelserForsyning af fjerntliggende PoE-enheder over Ethernet fra en central DC-forsyningEthernet-forbindelser over lange afstande ved brug af single-mode fiberStøjfølsomme industrielle netværkssegmenter, der kræver fiberisolation

NS-205PFCS-60 er en unmanaged Ethernet-switch, der kombinerer fire 10/100Base-TX RJ-45-porte, som hver fungerer som Power Sourcing Equipment (PSE)-port, med én 100Base-FX single-mode fiberport. Den centraliserer strømfordelingen, så PoE-kompatible enheder kan forsynes med strøm via deres Ethernet-kabel fra én enkelt DC-forsyning, med op til 15,4 W pr. kanal.Strømstyringen er automatisk. Switchen registrerer tilsluttede strømforbrugende enheder (PD'er) og styrer strømmen til hver port, og den er 100% IEEE 802.3af-kompatibel. SC single-mode fiberporten transporterer 100 Mbps trafik over afstande op til 60 km, og 9/125 μm fiber anbefales til fuld duplex-drift.Denne CR-variant leveres med en strømindgang på +46 VDC til +55 VDC og er egnet til DIN-skinnemontering i industrielle kabinetter med et driftsområde på -30 °C til +75 °C.AnvendelserCentraliseret strømfordeling til PoE-forsynede enheder fra én enkelt DC-forsyningLangdistance Ethernet-forbindelser mellem bygninger eller lokationer over single-mode fiberIndustrielle netværk, hvor fiberforbindelser foretrækkes for at undgå elektrisk støj

Den NSM-205PFT CR er en uadministreret Ethernet-switch, der kombinerer fire 10/100Base-TX kobberporte med én multimode 100Base-FX fiberport. De fire RJ-45-porte fungerer som Power Sourcing Equipment (PSE), så én DC-indgang kan forsyne flere IEEE 802.3af-strømforsynede enheder fra ét kabinet. Hver PoE-kanal leverer op til 15,4 W, og switchen registrerer automatisk tilsluttede strømforsynede enheder og styrer deres strømforsyning.Fiberuplinken bruger et ST-stik og kører med 100 Mbps over afstande op til 2 km i full duplex-drift, hvor 62,5/125 μm fiber anbefales. Da forbindelsen er optisk, egner den sig godt til kabelstrækninger, hvor elektrisk støj kunne påvirke kobberforbindelser. Kabinettet er i metal, og enheden monteres på en DIN-skinne med IP30-beskyttelse og et driftsområde på -30 °C til +75 °C.Store-and-forward-switching med IEEE 802.3x flow control, 1024 MAC-adresser og 1500 Vrms isolation. Strømindgangen accepterer +46 VDC til +55 VDC med indbygget beskyttelse mod omvendt polaritet.AnvendelserCentraliseret strømfordeling til PoE-forsynede enheder på et industrianlægForlængelse af Ethernet-forbindelser over fiber, hvor elektrisk støj er en bekymringTilslutning af fjerntliggende Ethernet-segmenter over multimode fiber op til 2 km

NSM-205PFC CR er en uhåndteret Ethernet-switch med fire RJ-45-porte, der fungerer som strømforsyningsudstyr (PSE), samt én 100Base-FX multimode-fiberport. Den centraliserer strømfordelingen til PoE-strømforsynede enheder, leverer op til 15,4 W pr. PSE-port og registrerer automatisk tilsluttede PoE-enheder.Fiberforbindelsen understøtter 100 Mbps transmission over afstande på op til 2 km, hvilket er velegnet til strækninger, hvor elektrisk støj ellers kunne udgøre et problem. Datarammer behandles i store-and-forward-tilstand med switching i linjehastighed, og IEEE 802.3x-flowkontrol understøttes.CR-varianten er bygget i et metalhus til DIN-skinnemontage og accepterer en strømindgang på +46 til +55 VDC. CE-, UKCA-, FCC-, RoHS- og WEEE-certificeringerne fremgår af producentens data.AnvendelserCentraliseret strømforsyning til PoE-strømforsynede enheder over EthernetUdvidelse af Ethernet-forbindelser over fiber i elektrisk støjfyldte miljøerIndustrielle styreskabe med DIN-skinnemonteret netværksudstyr

Den NSM-205PFCS CR er en unmanaged Ethernet-switch, der kombinerer fire RJ-45 10/100Base-TX-porte med én 100Base-FX single-mode fiberport afsluttet med en SC-konnektor. De fire PoE-porte fungerer som Power Sourcing Equipment (PSE), så switchen kan forsyne powered devices (PD) med strøm over det samme kobberkabel, der bærer data, hvilket forenkler kabelføringen på fjerntliggende feltpunkter.Hver PSE-port leverer op til 15,4 W og er 100% kompatibel med IEEE 802.3af. Switchen registrerer automatisk tilsluttede PD'er og styrer strømforsyningen derefter. CR-bestillingskoden er leveret til en strømindgang på +46 til +55 VDC med beskyttelse mod omvendt polaritet.Fiberoverførsel er et godt valg, hvor elektrisk støj er et problem, og single-mode-forbindelsen rækker op til 30 km. 9/125 μm fiber anbefales til full duplex-drift. Metalkabinettet har IP30-klassificering og monteres på DIN-skinne, og enheden er specificeret til drift fra -30 °C til +75 °C.AnvendelserForsyning af PoE-enheder på fjerntliggende lokationer forbundet med single-mode fiberUdvidelse af Ethernet-netværk over lange afstande, hvor kobberkabling er upraktiskElektrisk støjende miljøer, hvor fiberoptiske forbindelser hjælper med at forebygge interferens

Den NS-205PFT-24V er en uadministreret Ethernet-switch, der kombinerer fire RJ-45 10/100Base-TX-porte, som hver kan forsyne en PoE-enhed med strøm, med én 100Base-FX multimode-fiberport med ST-stik. Hver PoE-port fungerer som strømkilde (Power Sourcing Equipment, PSE) og kan levere op til 15,4 W pr. kanal, så strømforsynede enheder kan forsynes fra én central strømkilde i stedet for individuelle adaptere.Fiberforbindelser giver galvanisk isolation fra støjkilder og muliggør 100 Mbps-forbindelser over afstande på op til 2 km. Da enheden er designet til en 24 VDC-indgang, understøtter en intern opkonvertering til 48 VDC PoE-drift i installationer, hvor der ikke er adgang til en 48 VDC-forsyning.Switchen registrerer strømforsynede enheder automatisk og styrer strømforsyningen derefter. Plasthuset monteres på en DIN-skinne, og enheden er specificeret til drift fra -30 °C til +75 °C.AnvendelserCentral strømfordeling til PoE-enheder fra en 24 VDC-forsyningFiberforbundne Ethernet-forbindelser over afstande på op til 2 kmEthernet-segmenter, hvor elektrisk støj kunne forstyrre kobberforbindelserInstallationer uden 48 VDC-forsyning, som stadig kræver PoE

NS-205PFC-24V CR er en ustyret Ethernet-switch, der kombinerer fire 10/100Base-TX RJ-45-porte, hvoraf fire fungerer som Power Sourcing Equipment (PSE) til Power over Ethernet, med én 100Base-FX multi-mode fiberport udstyret med SC-stik. Den gør det muligt for ingeniører at forsyne flere strømforsynede enheder fra én forsyning i skabet, mens netværkstrafikken føres over fiber, hvor elektrisk støj eller afstand ellers ville begrænse kobberforbindelser.Hver PoE-port leverer op til 15,4 W og registrerer automatisk tilsluttede strømforsynede enheder og styrer strømforsyningen derefter. Fiberporten kører med 100 Mbps over multi-mode kabel med et angivet budget på 12 dBm og en afstand på op til 2 km ved fuld duplex-drift. Enheden accepterer en 24 VDC-indgang og har et boost-trin til 48 VDC for PoE-udgangen, hvilket passer på steder, hvor en 48 VDC-forsyning ikke er tilgængelig.Switchen bruger store-and-forward-behandling med wire-speed-switching og IEEE 802.3x-flowkontrol. Den er specificeret til en isolation på 1500 Vrms i et minut og et driftstemperaturområde fra -30 °C til +75 °C. Det plastik-hus monteres på en DIN-skinne.AnvendelserStrømforsyning af PoE-enheder fra en centraliseret 24 VDC-forsyningForlængelse af Ethernet-forbindelser over multi-mode fiber, hvor støj eller afstand er en udfordringPoE-distribution på steder uden en 48 VDC-strømforsyning

NS-205PFCS-24V er en uadministreret industriel Ethernet-switch, der kombinerer fire 10/100Base-TX-porte, som hver kan levere strøm over Ethernet til en tilsluttet enhed, med én single-mode fiberuplink. Den er velegnet til ingeniører, der skal fordele strøm og data til fjernplacerede strømforsynede enheder fra ét sted uden at trække separate forsyningskabler.Hver PoE-port fungerer som Power Sourcing Equipment og registrerer automatisk strømforsynede enheder og styrer strømmen pr. port op til 15,4 W i henhold til IEEE 802.3af. Fiberporten kører med 100 Mbps over afstande på op til 30 km, og den optiske transmission forhindrer elektrisk støj i at påvirke forbindelsen. Et 24 VDC til 48 VDC boost-trin gør det muligt at køre PoE-funktionen, hvor en 48 VDC-forsyning ikke er tilgængelig.Enheden er bygget til DIN-skinnemontage i et plasthus med et driftsområde på -30 °C til +75 °C og en 24 VDC-indgang på +18 til +32 VDC med beskyttelse mod omvendt polaritet. Statusindikatorer viser forsyning, forbindelse og aktivitet samt om en strømforsynet enhed er registreret.AnvendelserCentraliseret strømfordeling til PoE-strømforsynede enhederLangdistance-fiberforbindelser på op til 30 km mellem netværkssegmenterInstallationer, hvor elektrisk støj kan påvirke kobberbaserede Ethernet-forbindelserPoE-installationer, hvor kun en 24 VDC-forsyning er tilgængelig

Den NS-205PFCS-60-24V er en uadministreret industriel Ethernet-switch, der kombinerer fire 10/100Base-TX kobberporte, hver fungerende som Power Sourcing Equipment (PSE)-port, med en enkelt 100Base-FX single-mode SC fiberuplink. Den er beregnet til ingeniører, der skal forsyne fjerntliggende IEEE 802.3af-enheder fra ét centralt sted og samtidig transportere data over en lang fiberstrækning.Hver PoE-port leverer op til 15,4 W og registrerer automatisk tilsluttede strømforsynede enheder, og strømmen styres pr. port. Fiberforbindelsen er specificeret til op til 60 km, og 9/125 μm fiber anbefales for fuld duplex-drift. Da forbindelsen er optisk, er den mindre udsat for elektrisk støj end et kobbersegment af samme længde.Enheden accepterer en 24 VDC-indgang fra +18 til +32 VDC med beskyttelse mod omvendt polaritet, og et internt boost-trin gør det muligt at levere PoE, hvor en 48 VDC-forsyning ikke er tilgængelig. Husets plastik-DIN-skinnemontering er specificeret til drift ved -30 °C til +75 °C.AnvendelserForsyning af IEEE 802.3af-strømforsynede enheder på en fjernlokation fra en central switchLangdistance single-mode fiberforbindelser mellem Ethernet-netværkssegmenterLokationer uden 48 VDC-forsyning, hvor 24 VDC skal boostes til PoE

NSM-205PFT-24V er en uadministreret Ethernet-switch, der kombinerer fire PoE-porte, som fungerer som strømforsyningsudstyr (PSE), med én 100Base-FX multimode fiber-uplink. Den gør det muligt at centralisere strømforsyningen til strømforsynede enheder via kobberportene med op til 15,4 W pr. PSE-port.Fiberporten giver støjimmun højhastighedstransmission med 100 Mbps over afstande på op til 2 km. Til fuld duplex-drift anbefales 62,5/125 μm fiber. Strømforsynede enheder registreres automatisk, og strømmen styres derefter. Enheden accepterer en 24 VDC forsyning og er forsynet med en 24 VDC til 48 VDC booster til PoE-applikationer, hvor en 48 VDC forsyning ikke er tilgængelig.Den NSM-205PFT-24V CR har et metalhus til DIN-skinnemontering, IP30-klassificering og et driftstemperaturområde på -30 °C ~ +75 °C. Den er certificeret med CE, UKCA, FCC, RoHS og WEEE.AnvendelserForsyning af PoE-enheder fra en central 24 VDC forsyning i styreskabeStøjfølsomme Ethernet-forbindelser med multimode fiberIndustrielle panelinstallationer med DIN-skinnemontering
