PCIe-PS400 PCI Express 4-akset bevægelseskontrolkort
Et 4-akset styrekort til trin- og pulstypede servomotorer til PCI Express IPC'er med interpolation, T/S-kurve acceleration og 32-bit encodertælling på hver akse.
- Uafhængig 4-akset bevægelsesstyring med en pulsudgangsrate på op til 4 MHz pr. akse
- Pulsudgangstilstande CW/CCW eller PULSE/DIR
- 32-bit encodertæller pr. akse med A/B-fase- eller Op/Ned-indgange
- 2/3-akset lineær og 2-akset cirkulær interpolation samt kontinuerlig interpolation
- Programmerbar T/S-kurve acceleration og deceleration
- Programmerbar automatisk referencekørsel og softwaregrænser
6.838,34 kr. pr. stk.
| 1-9 stk. | 6.838,34 kr. | |
|---|---|---|
| 10-30 stk. | 6.502,03 kr. | −5 % |
| 31+ stk. | 6.158,25 kr. | −10 % |
Produktinformation "PCIe-PS400 PCI Express 4-akset bevægelseskontrolkort"
PCIe-PS400 CR er et 4-akset styrekort til trin- og pulstypede servomotorer til industrielle pc'er med PCI Express-bus. Det egner sig til generel bevægelsesstyring med en maksimal pulsudgangsrate på 4 MHz på hver akse og udgangstilstande CW/CCW eller PULSE/DIR.
De fleste bevægelsesfunktioner, herunder lineær og cirkulær interpolation, T/S-kurve acceleration og deceleration, synkrone handlinger og automatisk referencekørsel, køres på en dedikeret bevægelses-ASIC, hvilket holder processorbelastningen lav. Bevægelsesstatus og andre I/O-kort i samme IPC kan stadig overvåges, mens motorerne styres, og et eller flere kort kan anvendes i én IPC.
Softwareunderstøttelsen omfatter EzGo Utility og en SDK til LabVIEW 5.0 til 8.x, med OS-understøttelse for Windows 7/10 (32/64-bit) og Windows XP/2000 (32-bit). Kortet anvender en 68-polet SCSI-II-forbindelse og har et mærkeforbrug på +12 V ved 200 mA og +3,3 V ved 500 mA.
Anvendelser
- Halvlederproduktion
- Komponentinspektion
- Kvalitetskontrol i produktionen
- Inspektion af fødevarer og drikkevarer
- Mikroskopi og medicinsk billeddannelse
- Biometriske applikationer
- X-Y-Z-bord
- Stanse-maskineri med fast stigning
- Transfermaskineri
- Spinner
- Læsning/aflæsning
| Digitale indgange: | 4 |
|---|---|
| Driftstemperatur: | -20 ~ +75 °C |
| Grænseflade: | PCI Express x1 |
| Produkttype: | Bevægelsesstyringskort |
| Isolation: | 2500 Vrms (med DN-8468) |
Specifikationer
| Software | |
|---|---|
| OS-understøttelse | Windows 7/10 32/64-bit Windows XP/2000 32-bit |
| Hjælpeprogram | EzGo Utility |
| SDK | Labview 5.0 ~ Labview 8.x |
| Hardware | |
| Stik | 68-pin SCSI-II |
| Generelt | |
| Antal akser | 4 |
| Driftstilstand | Halvlukket sløjfe |
| Synkron handling | 10 aktiveringsfaktorer og 14 handlinger |
| Hastighedsprofil | T/S-kurve |
| Positionskontroltilstand | Inkremental tilstand og absolut tilstand |
| Kommandotype | Pulskommando |
| Isolation | 2500 Vrms optisk isolation (med DN-8468) |
| Akse-I/O | |
| Servo-grænseflade, udgang | SVON |
| Mekanisk kontaktindgang | Home, LMT+/-, NHOME, EMG |
| Positionssammenligningsudgang | 10 KHz (kun X og Y) |
| Servo-grænseflade, indgang | INP, ALM |
| Encoder-indgang | |
| Tilstand | A/B-fase, Op/Ned |
| Ringtællertilstand | 32-bit |
| Tællehastighed | 4 MHz (maks.) |
| Tællerbredde | 32-bit |
| Pulsudgang | |
| Tilstand | CW/CCW, PULSE/DIR |
| Tællerbredde | 32-bit |
| Hastighed | 4 MHz (maks.) |
| Interpolation | |
| Cirkulær | Vilkårlige 2 akser |
| Lineær | Vilkårlige 2 til 3 af 4 akser |
| Digital indgang | |
| Kanaler | Lokal: 4 DI |
| PC-bus | |
| Type | PCI Express x1 |
| Strøm | |
| Forbrug | +12 V @ 200 mA +3.3 V @ 500 mA |
| Miljø | |
| Driftstemperatur | -20 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +85°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
SCSI-II 68-pin kabel, 1,5 m (til højhastigheds motion-applikationer).

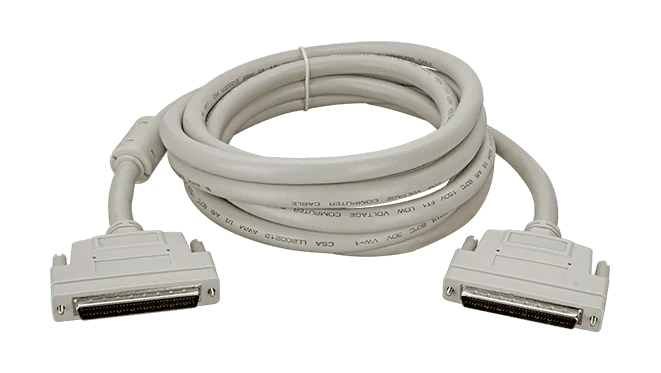

SCSI-II 68-pin kabel, 3 m (til højhastigheds-motion-applikationer).
Den DN-8468DB CR er et 4-akset terminalkort til stepper- og servo-motion control, designet til at sidde mellem en 4-akset motion-controller fra ICP DAS og en Delta ASDA-A servoforstærker. Hver akse har sin egen gruppe af pulskommando-, encoder-feedback-, home-, near-home- og endestopsignaler samt et servo-enable-udgang, tilgængelige på skrueterminaler for en ligetil installation.Ingeniører vælger dette kort for at forenkle multiakset-ledningsføring og beskytte controlleren. Højhastigheds-optokobling isolerer grænsefladesignalerne, og terminalstikkene kan byttes mellem akser for at ændre akseallokeringen uden omledning. Et indbygget strømmodul accepterer et bredt indgangsområde på 20 ~ 26 VDC og leverer de spændinger, kortets egne kredsløb har brug for.Statuslysdioder for strøm, home og endestopkontakter hjælper ved idriftsættelse og fejlfinding. Hvor controlleren understøtter FRnet, tilbyder kortet desuden en FRnet-terminal til højhastigheds seriel I/O-udvidelse. Kortet er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.Anvendelser4-akset stepper- eller servo-motion controlIntegration med Delta ASDA-A servoforstærkereMultiakset positioneringssystemer bygget op omkring 4-akset motion-controllere fra ICP DAS

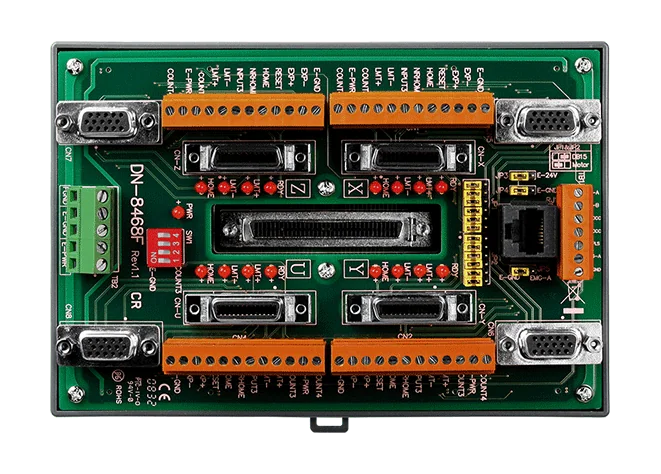

DN-8468FB er et daughter board til ICP DAS 4-akset motion-controllere, konfigureret til tilslutning af Fuji FALDIC-W servoforstærkere. Det understøtter stepper- eller servomotorer med pulskommandotype og er beregnet til brug sammen med controllerne I-8094, I-8094F, I-8094A, I-8094H og PISO-PS400.Hver af de fire akser har sin egen gruppe af skrueklemmer til pulsudgangskommandolinjer, encoder-feedback, home-, near-home- og endestopindgange samt et servo-enable-udgang. Signalerne er fotokoblet isoleret på kortet for at beskytte controlleren. Klemmeblokkene kan udskiftes, så aksedefinitionerne kan omtildeles uden ny ledningsføring.Et indbygget strømmodul accepterer en indgangsspænding på 20 ~ 26 VDC og leverer de spændinger, kortets kredsløb har brug for, med et forbrug på 12 W ved 24 VDC. Statusindikatorer viser strømforsyning samt tilstanden for home- og endestopkontakterne. Der er en FRnet-klemme til højhastigheds seriel I/O-udvidelse, hvor controlleren understøtter FRnet. Kortet er godkendt til CE, UKCA, FCC, RoHS og WEEE.AnvendelserFirakset stepper- eller servo-motion control med ICP DAS motion-controllereTilslutning af ICP DAS motion-controllere til Fuji FALDIC-W servoforstærkereSkrueklemmeforbindelse af puls-, encoder- og endestopsignaler til flerakset maskinstyring

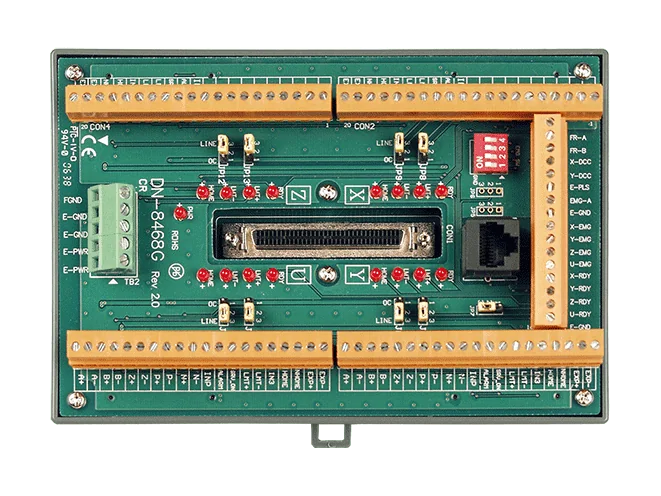

Den DN-8468GB CR er et daughter board til generelle formål, der forbinder fire stepper- eller servoakser med ICP DAS' 4-akset motion-controllere. Det omsætter controllerens signaler til skrueterminalforbindelser og har højhastigheds fotokoblingsisolering for at beskytte controlleren mod drivsiden.Hver af de fire akser har sin egen gruppe af terminaler, der fører pulskommandolinjer, encoder-feedback, home-, near-home- og endestopindgange samt et servo-enable-udgang. Stik kan ombyttes mellem akserne for at ændre akseallokeringen uden ommontering af ledninger. Et indbygget strømmodul accepterer 20 ~ 26 VDC og forsyner kortets interne kredsløb.Statuslysdioder viser forsyning samt tilstanden for home- og endestopkontakterne. Hvor controlleren understøtter FRnet, har kortet også en FRnet-terminal til højhastigheds seriel I/O-udvidelse. Velegnet til ingeniører, der bygger motion-systemer til generelle formål og har brug for en ren, isoleret grænseflade mellem en 4-akset controller og deres drev.Anvendelser4-akset styring af stepper-motorer4-akset servostyring med drev til pulskommandoMotion-systemer med generelle motordrivereController-I/O-udvidelse via FRnet hvor understøttet

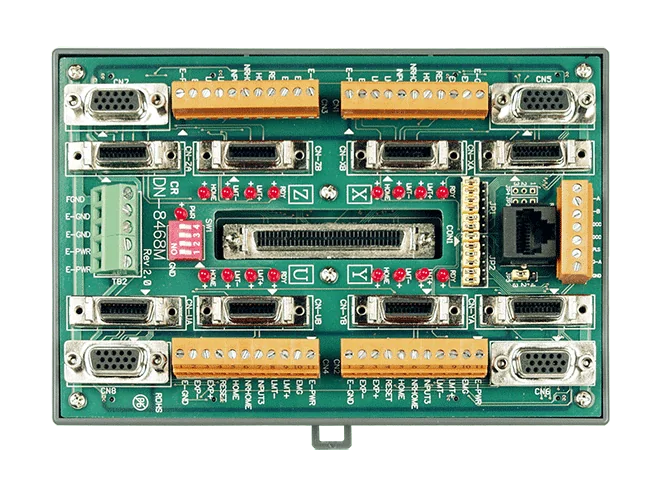

DN-8468MB CR er et fireakset terminalkort til stepper- og servo-motionstyring. Det monteres på ICP DAS 4-akset motion-controllere såsom I-8094, I-8094F, I-8094A, I-8094H og PISO-PS400, og er konfigureret til Mitsubishi MELSERVO-J2 servoforstærkeren.Hver akse har sin egen gruppe af signaler: pulskommando-udgange, encoder-feedback, home-, near-home- og endestopindgange samt en servo-enable-udgang. Signalerne føres ud på skrueklemmer, og akseforbindelserne kan byttes om for at ændre akseallokeringen uden omledning. Fotokoblingsisolation beskytter controlleren mod drevsiden. Et indbygget strømmodul, forsynet fra 20 ~ 26 VDC, forsyner kortets interne kredsløb.Kortet måler 162 mm x 107 mm og er specificeret til et driftsområde på -20 ~ +75 °C. En strøm-LED og status-LED'er til home- og endestopkontakter understøtter idriftsættelse og fejlfinding. Hvor controlleren understøtter FRnet, leverer kortet desuden en FRnet-terminal til højhastigheds seriel I/O-udvidelse.AnvendelserFireakset stepper- eller servo-motionstyringIntegration med Mitsubishi MELSERVO-J2 servoforstærker
DN-8468PB er et motion control-terminalkort til ingeniører, der styrer Panasonic MINAS A4/A5 servoforstærkere fra ICP DAS firekanals motion controllere. Det monteres som et daughter board og omsætter controllerens signaler til et skrueterminalpunkt, så akseforbindelser kan etableres uden specialkabler.Hver af de fire akser har sin egen gruppe af pulskommandolinjer, encoderfeedback, home-, near-home- og endestopindgange samt en servo-enable-udgang. Det indbyggede højhastigheds-fotokoblingsisolation er med til at beskytte controlleren, og terminalstikkene kan udskiftes for at ændre en akses tildeling uden at skulle omlægge ledninger. Et indbygget strømmodul accepterer 20 ~ 26 VDC og forsyner de øvrige kredsløb på kortet.Kortet er certificeret med CE, UKCA, FCC, RoHS og WEEE. Driftsområdet er -20 ~ +75 °C, og målene er 162 mm X 107 mm.AnvendelserMotion control af Panasonic MINAS A4/A5 servoforstærkereFirakset stepper- eller servopositioneringssystemer styret af ICP DAS motion controllereSignalbrydning og ledningsføring til I-8094, I-8094F, I-8094A, I-8094H og PISO-PS400 controllere
DN-8468UB CR er et terminal-daughter board til ICP DAS 4-akse motion controllere, herunder I-8094, I-8094F, I-8094A, I-8094H og PISO-PS400. Det fører pulskommando-, encoder-feedback- og endestopsignaler for fire akser ud til snap-on terminalblokke, hvilket giver ryddelig feltinstallation og gør kortet lettere at servicere.Hver akse har sin egen signalgruppe, der dækker pulsudgange, encoder-feedback, home-, near-home- og endestopindgange samt et servo-enable-udgang. Det indbyggede isolationskredsløb beskytter controlleren, og terminalstikkene kan byttes mellem akser, så aksefunktionerne kan omdefineres uden ombygning af ledningerne. Kortet er beregnet til generelle drivere samt Mitsubishi- og Panasonic-motorforstærkere.Et indbygget strømmodul accepterer et bredt indgangsområde på 20 ~ 26 VDC og leverer de spændinger, kortets kredsløb har brug for. Strøm- og statusLED'er viser tilstanden for forsyning, home- og endestopkontakter. Hvor controlleren understøtter FRnet, har kortet desuden en FRnet-terminal til højhastigheds seriel I/O-udvidelse.AnvendelserFlerakset stepper-motorstyring med ICP DAS 4-akse motion controllerePositionering af servomotorer med pulskommando-drivereMotion-systemer med generelle, Mitsubishi- eller Panasonic-motorforstærkereIntegration af encoder-feedback og endestopsignaler i motion control-paneler

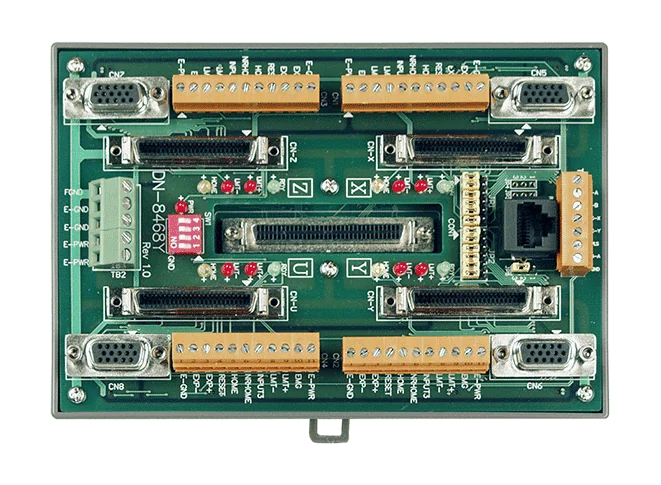

DN-8468YB CR er et 4-akset motion control-terminal daughter board til ICP DAS-controllere, herunder I-8094, I-8094F, I-8094A, I-8094H og PISO-PS400. Kortet er tilpasset Yaskawa Sigma II, Sigma III og Sigma V servoforstærkere, så ingeniører kan forbinde pulsudgange, encoder-feedback og endestopsignaler til et Yaskawa-drev uden at bygge deres egen interface.Hver af de fire aksegrupper har pulskommandolinjer, encoder-feedback, specialindgange til home-, near-home- og endestopkontakter samt en servo-enable-udgang. Skrueterminalstik forenkler forkablingen, og stikkene kan udskiftes for at omdefinere akser uden ny forkabling. Indbygget optokobler-isolation er med til at beskytte controlleren.Et indbygget strømmodul genererer de spændinger, kortet kræver, fra en indgang på 20 ~ 26 VDC. Strøm- og statusLED'er, herunder indikatorer for home- og endestopkontakter, letter idriftsættelse og fejlfinding. Hvor controlleren understøtter FRnet, giver en dedikeret terminal mulighed for højhastigheds seriel I/O-udvidelse.AnvendelserMotion control af Yaskawa Sigma II, Sigma III og Sigma V servosystemer4-akset stepper- eller servopositionering bygget op omkring ICP DAS motion controllere
Lignende produkter
PISO-PS400U er et 4-akse motion control-kort af pulstypen til industrielle pc'er med universel PCI-bus, velegnet til generel motion control. Hver akse udsender pulser med op til 4 MHz og læser en 32-bit encoder-tæller, så et enkelt kort kan styre stepper- eller servodrev.De fleste bevægelsesfunktioner, herunder interpolation, T/S-kurve acceleration og deceleration, automatisk referencekørsel og synkrone handlinger, udføres i motion-ASIC'en og ikke af værtsprocessoren. Bevægelsesstatus, FRnet I/O og andre I/O-kort i samme pc kan stadig overvåges, mens motorerne køres, og flere kort kan deles om én pc takket være den lave CPU-belastning.U-varianten er den universelle PCI-version, der understøtter 3,3 V og 5 V PCI-slots. FRnet-masteren udvider systemet med op til 128 digitale indgange og 128 digitale udgange, som scannes automatisk inden for 2,88 ms, og ICP DAS leverer funktioner og eksempler, der reducerer programmeringsindsatsen.AnvendelserHalvlederproduktionKomponentinspektionKvalitetskontrol i produktionenInspektion af fødevarer og drikkevarerMikroskopi og medicinsk billeddannelseBiometriske applikationerX-Y-Z-bordeStanse-maskiner med fast stigningTransfermaskinerCentrifugerLæsse- og aflæsningssystemer

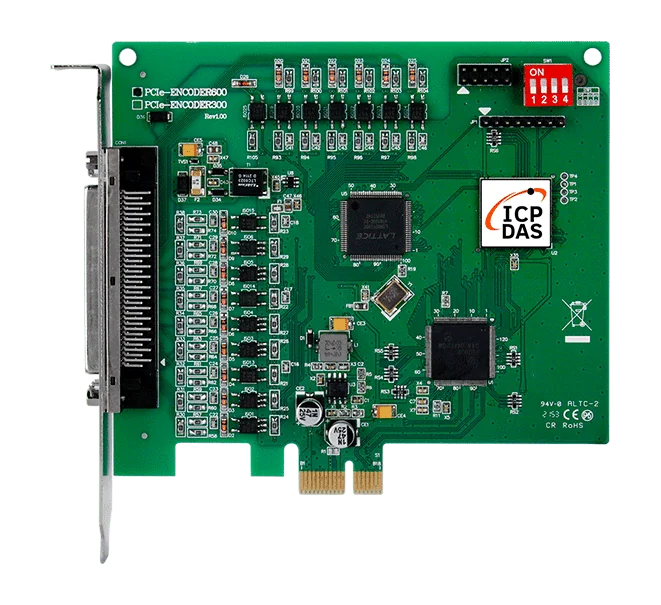

Den PCIe-ENCODER600 CR er et PCI Express x1-bevægelsesindgangskort til pc-baserede systemer, der skal læse seks encoder-akser samtidig. Hver akse har sin egen reelle 32-bit tæller, med en maksimal encoder-tællefrekvens på 4 MHz.Tællingen kan indstilles til Quadrant-, CW/CCW- eller PULSE/DIR-tilstand, hvilket gør kortet egnet til en række encoder-signalformater. Tællerne kan nulstilles via softwareregisterkommando, af C-kanalens indeksimpuls én gang pr. omdrejning eller af eksterne hardware-nulstillingsindgange HR1 til HR6. HR-benene kan også bruges som digitale indgange, når nulstilling ikke er nødvendig.Der er otte digitale udgange, og den digitale I/O er galvanisk adskilt med 2500 Vrms optokoblere, så høje spændinger holdes væk fra værtssystemet. Enhedsdrivere og funktionsbiblioteker leveres til DOS, Windows og Linux, med LabVIEW-understøttelse.AnvendelserHalvlederproduktionKomponentinspektionKvalitetskontrol i produktionInspektion af fødevarer og drikkevarerMikroskopi og medicinsk billeddannelseBiometriske applikationerX-Y-Z-bordeStansemaskiner med fast stigningTransfermaskinerCentrifugerLæsse-/aflæssesystemer
