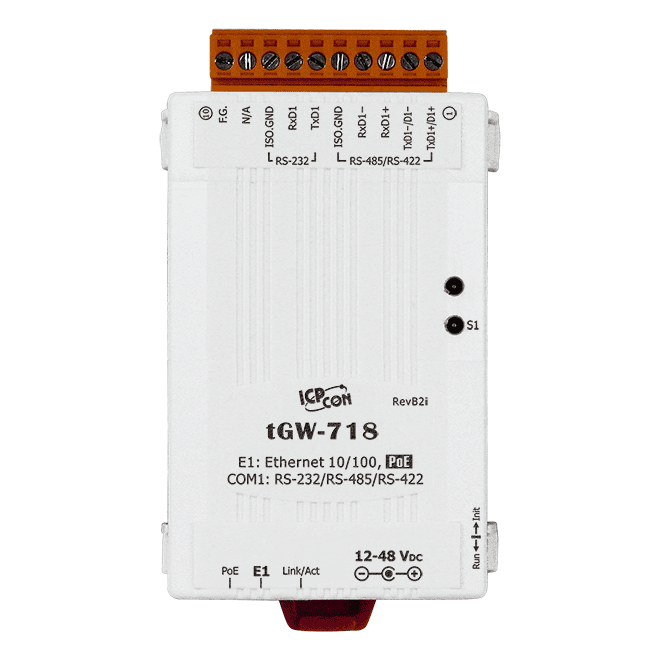

tGW-718 Modbus TCP til RTU/ASCII-gateway med PoE, 1x RS-232/422/485
Kompakt Modbus TCP til RTU/ASCII-gateway, der forbinder Ethernet-hosts med én seriel RS-232-, RS-422- eller RS-485-enhed. Forsynes via PoE eller en 12 til 48 VDC-forsyning, med DIN-skinnemontage.
- Understøtter Modbus TCP/UDP-master og slave, med Modbus RTU/ASCII-master og slave på den serielle port
- Læsecache returnerer gentagne svar hurtigere og reducerer belastningen på RS-485-bussen
- Op til 32 TCP-forbindelser (mastere) pr. seriel port
- Én 3-leders RS-232/RS-485/RS-422-port med op til 115200 bps
- Statisk IP eller DHCP-netværk, HTTP-webkonfiguration og UDP Search-enhedsopdagelse
- Automatisk RS-485-retningsstyring med 1 kΩ bias-modstand
1.098,60 kr. pr. stk.
| 1-9 stk. | 1.098,60 kr. | |
|---|---|---|
| 10-30 stk. | 1.038,82 kr. | −5 % |
| 31+ stk. | 986,50 kr. | −10 % |
Produktinformation "tGW-718 Modbus TCP til RTU/ASCII-gateway med PoE, 1x RS-232/422/485"
The tGW-718 CR er en kompakt gateway, der gør det muligt for en Modbus TCP-host at kommunikere med seriehenvendte Modbus RTU- eller ASCII-enheder over Ethernet. Den fjerner kabellængdebegrænsningen i ældre seriel-forbindelser og understøtter både TCP/UDP-master- og slave-drift samt RTU/ASCII-master- og slave-drift på den serielle side.
En læsecache gemmer tidligere forespørgsler og svar i modulets hukommelsesbuffer, så gentagne forespørgsler fra HMI- eller SCADA-mastere besvares med det samme. Dette reducerer belastningen på RS-485-bussen og giver hurtigere TCP-svar. Netværksopsætningen kan bruge en statisk IP-adresse eller DHCP, og den indbyggede webserver (HTTP) håndterer konfigurationen. UDP Search-responderen hjælper med at finde enheden på netværket.

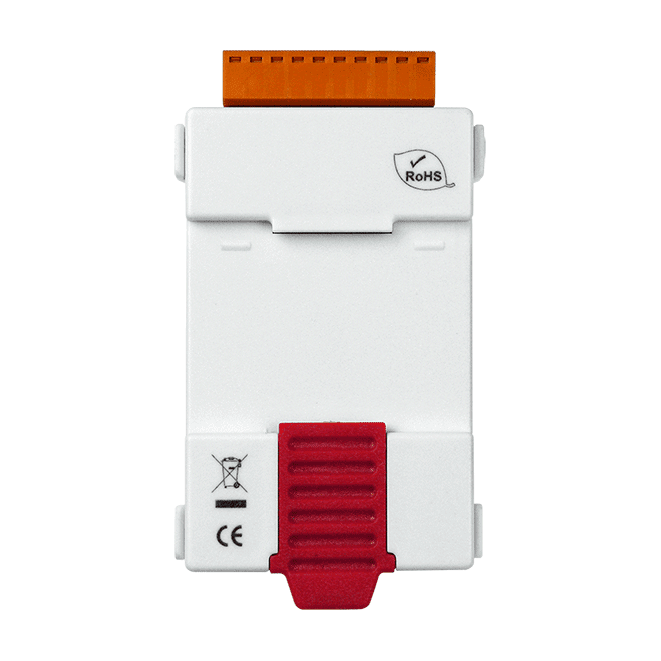

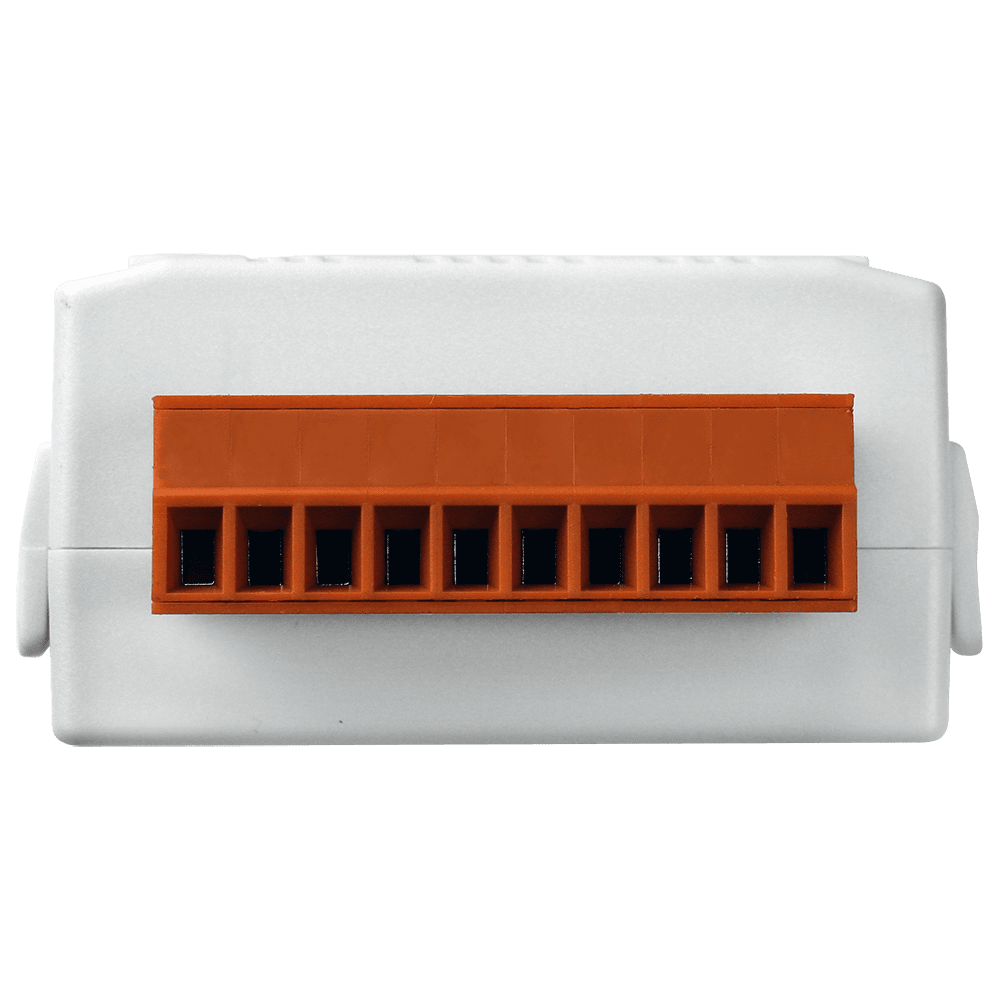

Enheden accepterer IEEE 802.3af (Klasse 1) Power over Ethernet eller en +12 ~ 48 VDC forsyning via klemrække. Den har et plastik-kabinet til DIN-skinne med klemrække til ledningsføring og leveres med en DC-jack til 2-leder strømkabel, 0,3 m. Den er RoHS-kompatibel.
Anvendelser
- Fabriksautomation
- Bygnings- og hjemmeautomation
- Fjerndiagnose og -styring
- Solcelleovervågning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | RS-232/422/485 |
| Kabinet: | Plast |
| Montage: | DIN-skinne |
| Porte: | 1 |
| Produkttype: | Gateway |
| Protokol: | Modbus TCP |
| Strømindgang: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, Klasse 1 |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bit ARM |
| Ethernet | |

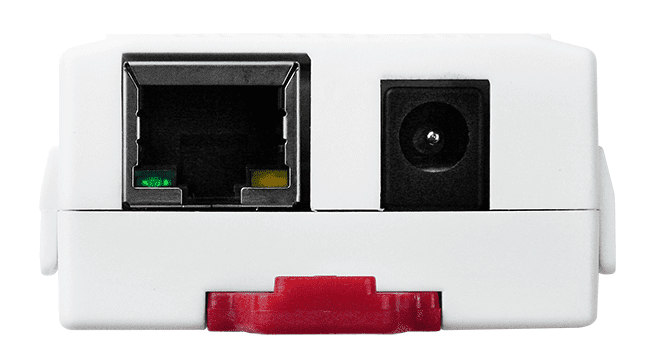

| Porte | 10/100 Base-TX, 8-polet RJ-45 x 1, (Autoforhandling, Auto-MDI/MDIX, LED-indikator) PoE (IEEE 802.3af, klasse 1) |
| COM-porte | |
| Porte | 1 x 3-leder RS-232/RS-485/RS-422 |
| Baudrate | 115200 bps maks. |
| Bias-modstand | Ja, 1 KΩ |
| Paritet | Ingen, ulige, lige, mark, mellemrum |
| Databit | 5, 6, 7, 8 |
| Stopbit | 1, 2 |
| Nodeadresse | 254 (maks.) |
| Strøm | |
| Forbrug | 0,07 A @ 24 VDC |
| Forsynet fra PoE | IEEE 802.3af, Klasse 1 |
| Forsynet fra klemrække | +12 ~ 48 VDC |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
