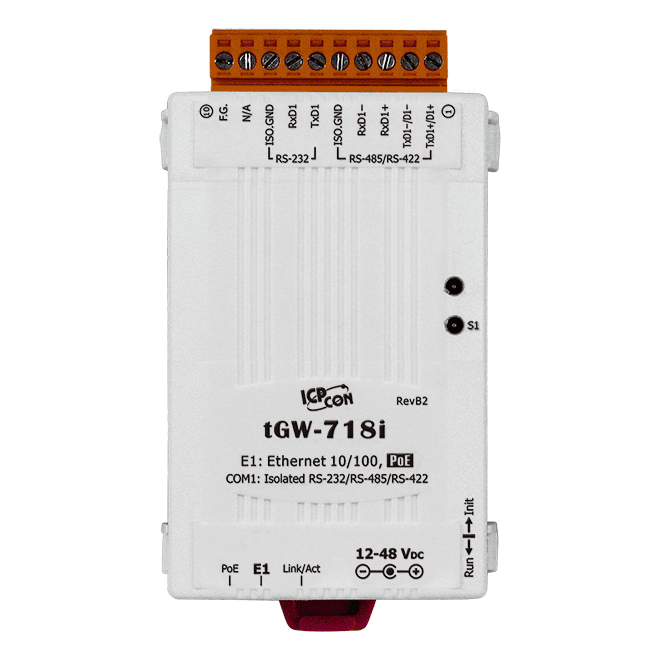

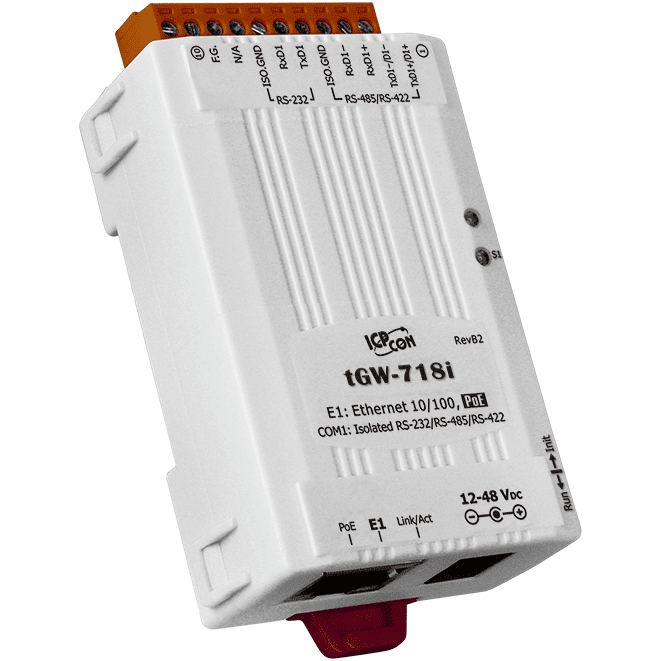

tGW-718i CR Modbus TCP til RTU/ASCII-gateway, PoE, 1-port isoleret RS-232/422/485
Kompakt DIN-skinnemonteret Modbus TCP/UDP til RTU/ASCII-gateway med PoE og én 3000 VDC isoleret RS-232/422/485-seriel port, der understøtter op til 32 TCP-mastere pr. seriel port.
- Konvertering mellem Modbus TCP/UDP-master og -slave og Modbus RTU/ASCII-master og -slave
- Én isoleret RS-232/RS-485/RS-422-seriel port med 3000 VDC signalisolation og maksimal baudrate på 115200 bps
- Op til 32 TCP-forbindelser (mastere) pr. seriel port
- Læsecache for hurtigere Modbus TCP/UDP-svar og reduceret belastning af den serielle bus
- PoE IEEE 802.3af, Klasse 1, eller strømindgang via klemrække på +12 ~ 48 VDC
- Automatisk RS-485-retningsstyring, 1 KΩ bias-modstand og UDP Search-enhedsopsøgning
1.248,07 kr. pr. stk.
| 1-9 stk. | 1.248,07 kr. | |
|---|---|---|
| 10-30 stk. | 1.188,29 kr. | −5 % |
| 31+ stk. | 1.128,50 kr. | −10 % |
Produktinformation "tGW-718i CR Modbus TCP til RTU/ASCII-gateway, PoE, 1-port isoleret RS-232/422/485"
The tGW-718i CR er en kompakt gateway, der gør det muligt for Modbus TCP/UDP-mastere at kommunikere med seriel Modbus RTU- eller ASCII-enheder over Ethernet, og dermed fjerne kabellængdebegrænsningerne i ældre seriel netværk. Den passer til ingeniører, der skal føre enheder med kun seriel kommunikation, såsom instrumenter, frekvensomformere eller styringer, over på et TCP/IP-netværk uden at skulle installere en computer eller server i felten.

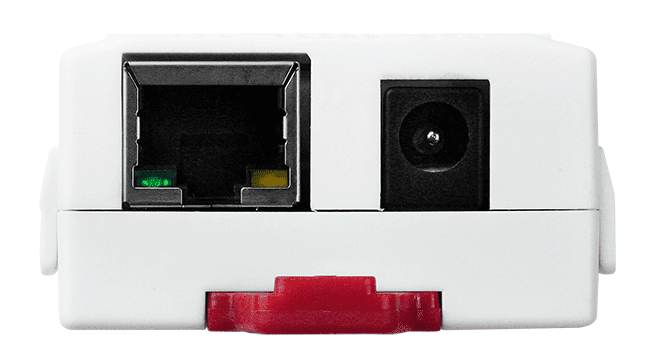

Enheden har én isoleret RS-232-, RS-422- eller RS-485-port samt en 10/100 Base-TX Ethernet-port med Power over Ethernet iht. IEEE 802.3af Klasse 1. Den kan også forsynes fra en klemrække med +12 ~ 48 VDC. En læsecache gemmer tidligere anmodninger og svar, så gentagne forespørgsler til samme slave-enhed besvares straks, hvilket reducerer belastningen på RS-485-bussen og forbedrer svartiderne. Enheden kan desuden konfigureres til par-forbindelse eller seriel bro-drift, hvor data routes over TCP/IP mellem to serielle Modbus-enheder.
Denne variant leveres med et DC-jack til 2-leder strømkabel, 0,3 m. Konfigurationen foregår via en indbygget HTTP-webserver, og enheden understøtter statisk IP- eller DHCP-adressering samt UDP-baseret enhedsopsøgning.
Anvendelser
- Fabriksautomation
- Bygnings- og husautomation
- Fjerndiagnose og -styring
- Solcelleovervågning
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | RS-232/422/485 |
| Kabinet: | Plast |
| Montage: | DIN-skinne |
| Porte: | 1 seriel, 1 Ethernet |
| Produkttype: | Gateway |
| Protokol: | Modbus TCP |
| Strømindgang: | +12 ~ 48 VDC |
| PoE: | IEEE 802.3af, Klasse 1 |
| Isolation: | 3000 VDC |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bit ARM |
| Ethernet | |
| Porte | 10/100 Base-TX, 8-polet RJ-45 x 1, (Autoforhandling, Auto-MDI/MDIX, LED-indikator) PoE (IEEE 802.3af, klasse 1) |
| COM-porte | |
| Porte | 1 x 3-leder RS-232/RS-485/RS-422 (3000 VDC signalisolation) |
| Baudrate | 115200 bps maks. |
| Bias-modstand | Ja, 1 KΩ |
| Paritet | Ingen, ulige, lige, mark, mellemrum |
| Databit | 5, 6, 7, 8 |
| Stopbit | 1, 2 |
| Nodeadresse | 254 (maks.) |
| Strøm | |
| Forbrug | 0,07 A @ 24 VDC |
| Forsynet fra PoE | IEEE 802.3af, Klasse 1 |
| Forsynet fra klemrække | +12 ~ 48 VDC |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 52 mm x 95 mm x 27 mm (W x H x D) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør

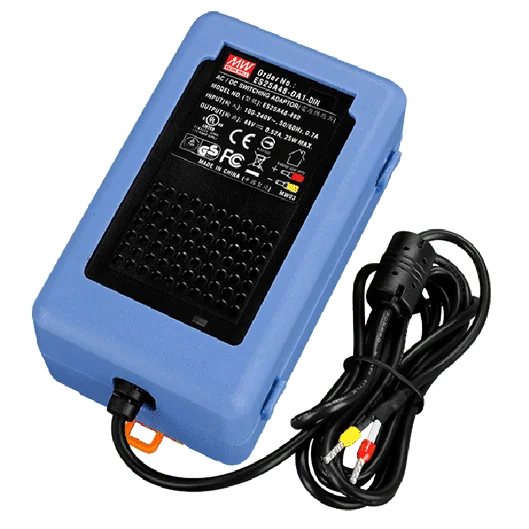

The ES25A48-DA1-DIN CR er en 25 W DIN-skinne strømforsyning, der accepterer et fuldt område på 90~264 VAC og leverer en stabiliseret udgang på 48 VDC med en mærkestrøm på 0,52 A. Den passer til ingeniører, der har brug for en kompakt strømforsyning med enkelt udgang til installation i styreskabe.Beskyttelsesfunktionerne omfatter kortslutnings-, overbelastnings- og overspændingsbeskyttelse, hvor overspændingsfunktionen er implementeret som en Zener-diodeklemme. Det helt indkapslede plasthus har et fodaftryk på 74 × 109 × 52 mm og er beregnet til montage på DIN-skinne.Enheden er forsynet med CE-, UKCA-, FCC-, RoHS- og WEEE-mærkning, og dens sikkerheds- og EMC-godkendelser er ifølge kilden UL60950-1, CSA C22.2, TÜV EN60950-1, BSMI CNS14336, EN55022 klasse B, FCC Part 15 og CISPR22 klasse B. Den arbejder i temperaturområdet 0 °C til +50 °C.AnvendelserDC-forsyning til laster i industrielle styreskabe48 VDC-strøm til udstyr monteret på DIN-skinne
GST25A24-DA1-DIN CR omformer en universel indgangsspænding på 85~264 VAC til en udgang på 24 VDC med en nominel effekt på 25 W og 1,04 A. Den er designet til montering på DIN-skinne, så den kan monteres direkte i et styreskab sammen med øvrigt automationsudstyr.Kortslutnings-, overbelastnings- og overspændingsbeskyttelse er indbygget, hvor overspændingsfunktionen er implementeret som en Zener-diodeklemme. Det helt lukkede plasthus og et driftsområde på -30 °C til +70 °C gør det muligt at anvende enheden over et bredt omgivelsestemperaturområde.Enheden er mærket med CE, UKCA, FCC, RoHS og WEEE. Specifikationstabellen angiver sikkerheds-, EMC- samt ind- og udgangsdata for bestillingskoden GST25A24-DA1-DIN CR.AnvendelserForsyning af 24 VDC til DIN-skinnemonteret automations- og styreudstyr i skabe

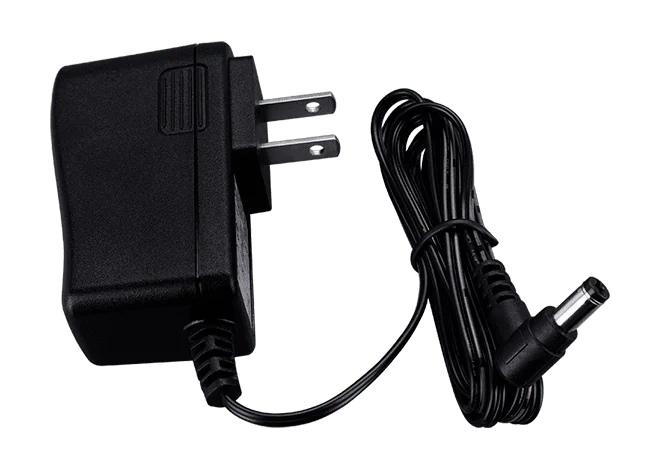

The UP0061D-12PA58G CR er en vægmonteret AC-DC-strømforsyning, der omformer et bredt område af netindgang til en 12 VDC, 0,5 A (6 W) udgang. Den egner sig til ingeniører, der har brug for en kompakt, stikmonteret 12 VDC-forsyning til lavtforbrugende udstyr i en installation uden kabinet eller på en arbejdsbænk.Enheden har et 90 graders DC-strømstik (5,5*2,1*10,5 mm) til udgangen og et toполet USA-stik på indgangssiden. Udgangens ripple og støj er specificeret til maks. 200 mVp-p, med en typisk holdetid på 6 ms og en typisk virkningsgrad på 78%.Vægmonteret plasthus med målene (29 * 46,0 * 74) mmDriftsområde 0 °C ~ +50 °C, opbevaring -40 °C ~ +85 °CAnvendelserForsyning af 12 VDC til lavtforbrugende udstyr med op til 6 WBænk- eller vægmonteret strøm til enheder med 5,5*2,1 mm DC-indgang
