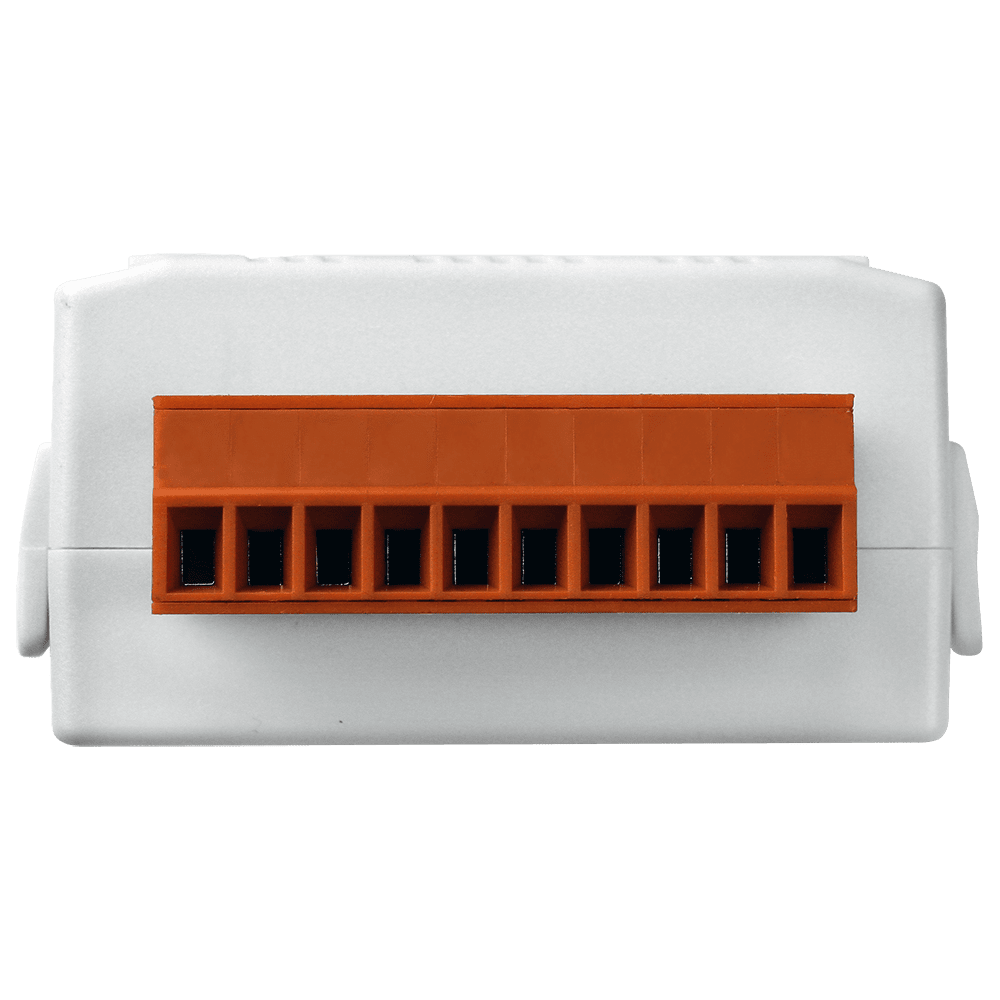

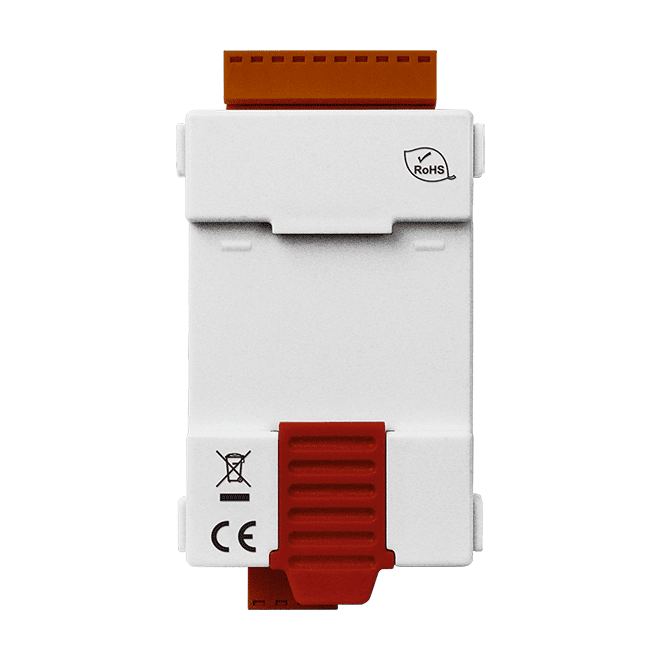

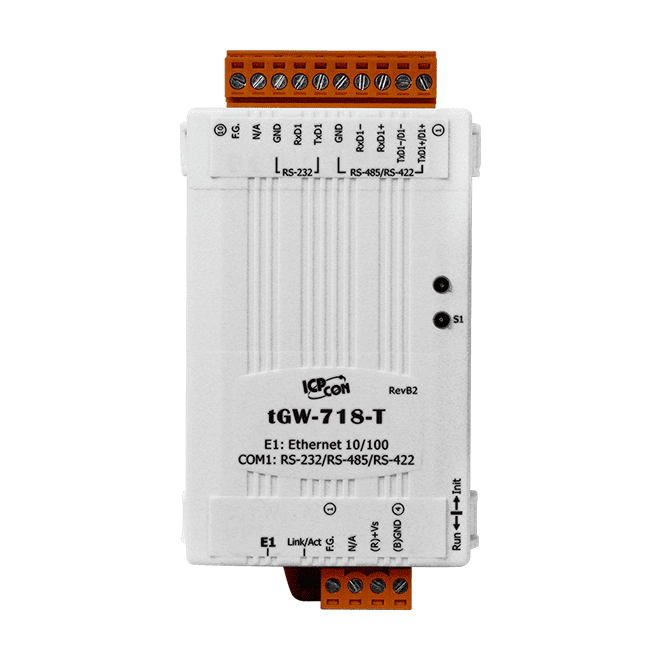

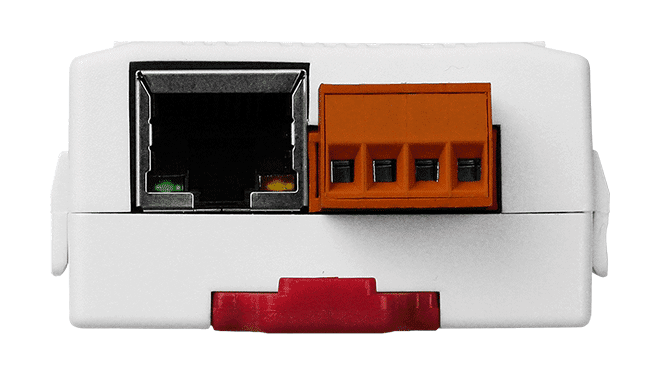

tGW-718-T Modbus TCP til RTU/ASCII-gateway, 1 port RS-232/422/485

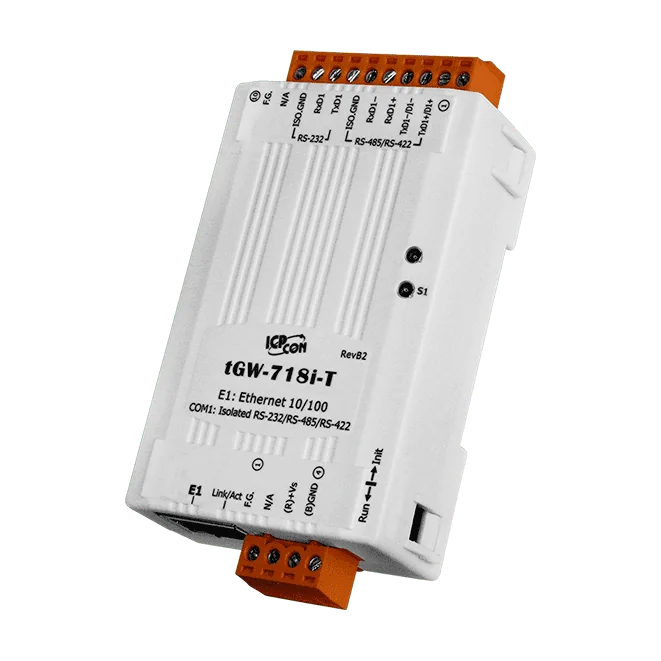

Den tGW-718i-T forbinder Modbus TCP-værter med serielle Modbus RTU- eller ASCII-enheder, så et overordnet system på Ethernet kan læse fra feltinstrumenter med RS-232-, RS-422- eller RS-485-grænseflader uden at de skal ombygges. Den ene serielle port er signalisoleret til 3000 VDC, hvilket hjælper med at beskytte den serielle side i elektrisk støjende installationer.Hver seriel port accepterer op til 32 TCP-masterforbindelser, og en læsecache gemmer tidligere forespørgsler og svar, så gentagne forespørgsler fra flere HMI- eller SCADA-masterer besvares fra hukommelsen. Det reducerer trafikken på RS-485-bussen og forkorter svartiderne på Ethernet-siden. Automatisk styring af RS-485-retning fjerner behovet for at håndtere transceiverens retning i applikationen.Gatewayen understøtter Modbus TCP/UDP og Modbus RTU/ASCII i både master- og slaverolle og kan konfigureres via den indbyggede webserver eller findes på netværket med UDP Search. Den forsynes fra en klemrække med +12 ~ 48 VDC og monteres på DIN-skinne i et kompakt plasthus.AnvendelserFabriksautomationBygnings- og hjemmeautomationFjerndiagnose og -styringSolcelleovervågning

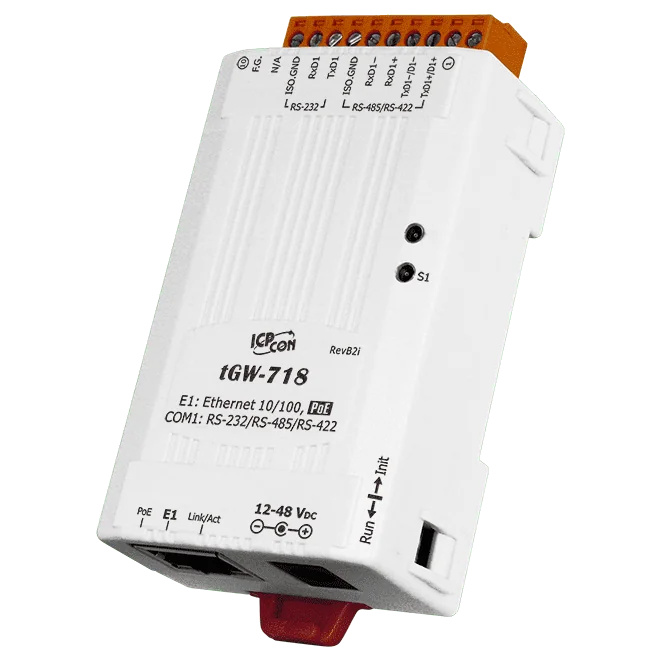

The tGW-718 CR er en kompakt gateway, der gør det muligt for en Modbus TCP-host at kommunikere med seriehenvendte Modbus RTU- eller ASCII-enheder over Ethernet. Den fjerner kabellængdebegrænsningen i ældre seriel-forbindelser og understøtter både TCP/UDP-master- og slave-drift samt RTU/ASCII-master- og slave-drift på den serielle side.En læsecache gemmer tidligere forespørgsler og svar i modulets hukommelsesbuffer, så gentagne forespørgsler fra HMI- eller SCADA-mastere besvares med det samme. Dette reducerer belastningen på RS-485-bussen og giver hurtigere TCP-svar. Netværksopsætningen kan bruge en statisk IP-adresse eller DHCP, og den indbyggede webserver (HTTP) håndterer konfigurationen. UDP Search-responderen hjælper med at finde enheden på netværket.Enheden accepterer IEEE 802.3af (Klasse 1) Power over Ethernet eller en +12 ~ 48 VDC forsyning via klemrække. Den har et plastik-kabinet til DIN-skinne med klemrække til ledningsføring og leveres med en DC-jack til 2-leder strømkabel, 0,3 m. Den er RoHS-kompatibel.AnvendelserFabriksautomationBygnings- og hjemmeautomationFjerndiagnose og -styringSolcelleovervågning

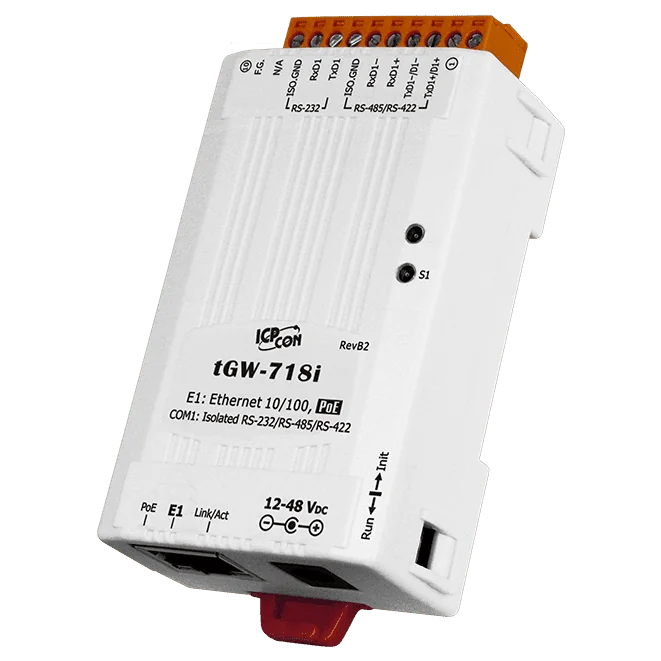

The tGW-718i CR er en kompakt gateway, der gør det muligt for Modbus TCP/UDP-mastere at kommunikere med seriel Modbus RTU- eller ASCII-enheder over Ethernet, og dermed fjerne kabellængdebegrænsningerne i ældre seriel netværk. Den passer til ingeniører, der skal føre enheder med kun seriel kommunikation, såsom instrumenter, frekvensomformere eller styringer, over på et TCP/IP-netværk uden at skulle installere en computer eller server i felten.Enheden har én isoleret RS-232-, RS-422- eller RS-485-port samt en 10/100 Base-TX Ethernet-port med Power over Ethernet iht. IEEE 802.3af Klasse 1. Den kan også forsynes fra en klemrække med +12 ~ 48 VDC. En læsecache gemmer tidligere anmodninger og svar, så gentagne forespørgsler til samme slave-enhed besvares straks, hvilket reducerer belastningen på RS-485-bussen og forbedrer svartiderne. Enheden kan desuden konfigureres til par-forbindelse eller seriel bro-drift, hvor data routes over TCP/IP mellem to serielle Modbus-enheder.Denne variant leveres med et DC-jack til 2-leder strømkabel, 0,3 m. Konfigurationen foregår via en indbygget HTTP-webserver, og enheden understøtter statisk IP- eller DHCP-adressering samt UDP-baseret enhedsopsøgning.AnvendelserFabriksautomationBygnings- og husautomationFjerndiagnose og -styringSolcelleovervågning

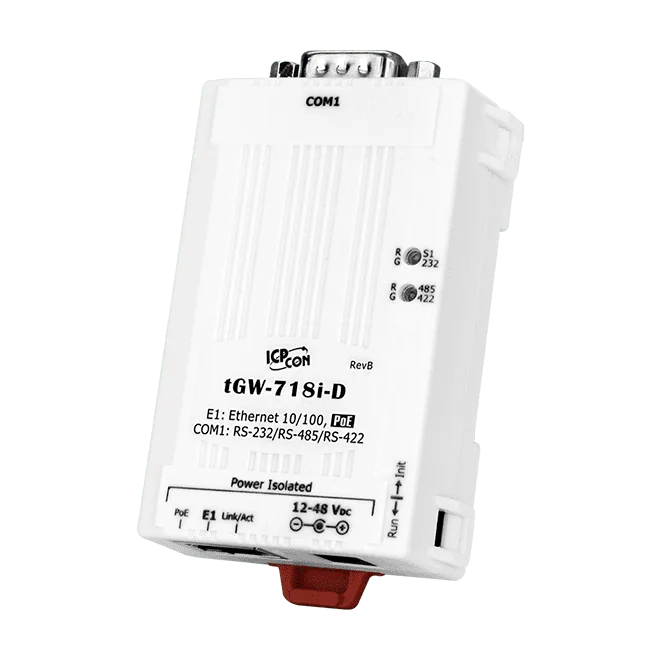

Den tGW-718i-D er en kompakt gateway, der gør det muligt for Modbus TCP- eller UDP-mastere at kommunikere med serielle Modbus RTU- eller ASCII-enheder over Ethernet, og som fjerner kabellængdebegrænsningerne i ældre seriel-netværk. Den understøtter både master- og slave-drift på TCP- og seriel-siden, så den også kan bygge bro mellem to serielle Modbus-enheder over et TCP/IP-netværk.En read-cache gemmer tidligere forespørgsler og svar i modulets hukommelse. Gentagne forespørgsler fra HMI- eller SCADA-mastere til samme slave besvares straks fra cachen, hvilket reducerer trafikken på RS-485-bussen og giver hurtigere TCP-svar. Op til 32 TCP-forbindelser (mastere) understøttes pr. seriel port.Enheden forsynes enten over Ethernet med IEEE 802.3af Class 1 PoE eller fra en +12 ~ 48 VDC klemrække. Bestillingskoden inkluderer et DC-jack til 2-leder strømkabel, 0,3 M. Konfiguration sker via en indbygget webserver over HTTP, og modulet monteres på en DIN-skinne.AnvendelserFabriksautomationBygnings- og husautomationFjerndiagnose og -styringSolcelleovervågning
