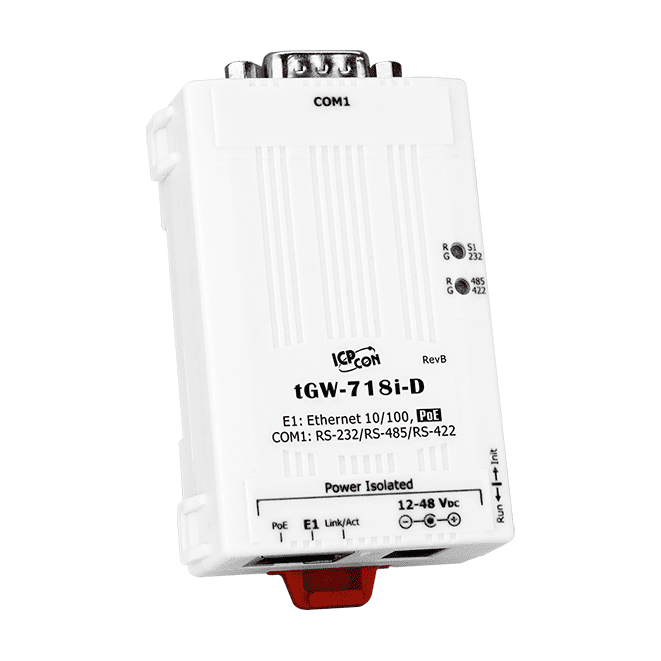

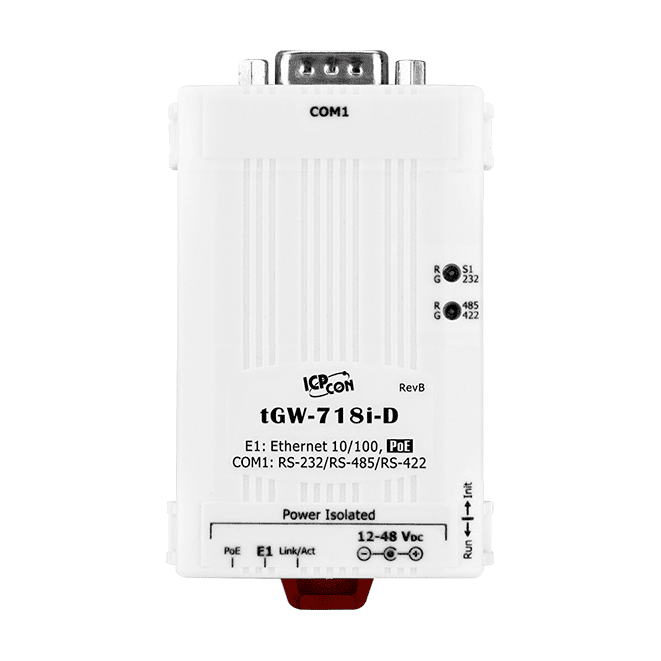

tGW-718i-D Modbus TCP til RTU/ASCII-gateway, 1-port RS-232/422/485, PoE

Den tGW-718-T er en kompakt gateway, der gør det muligt for en Modbus TCP-host at kommunikere med serielle Modbus RTU- eller ASCII-enheder over Ethernet. På netværkssiden understøtter den Modbus TCP/UDP master- og slave-drift, og på den ene serielle port RS-232/422/485 understøtter den Modbus RTU/ASCII master- og slave-drift.Read-cachen gemmer tidligere anmodninger og svar i modulets hukommelse. Når flere masters poller den samme slave-enhed med identiske anmodninger, returneres det cachede svar straks, hvilket reducerer trafikken på den serielle bus og giver hurtigere TCP-svar. Der kan forbindes op til 32 TCP-masters pr. seriel port.Konfigurationen håndteres via den indbyggede webserver over HTTP, med statisk IP-adressering eller DHCP. Automatisk RS-485-retningsstyring og en klemrækkeforbinder forenkler tilslutningen, og strømmen tages fra en +12 ~ 48 VDC klemrækkeindgang.AnvendelserFabriksautomationBygnings- og husautomationFjerndiagnose og -styringSolcelleovervågning

Den tGW-718i-T forbinder Modbus TCP-værter med serielle Modbus RTU- eller ASCII-enheder, så et overordnet system på Ethernet kan læse fra feltinstrumenter med RS-232-, RS-422- eller RS-485-grænseflader uden at de skal ombygges. Den ene serielle port er signalisoleret til 3000 VDC, hvilket hjælper med at beskytte den serielle side i elektrisk støjende installationer.Hver seriel port accepterer op til 32 TCP-masterforbindelser, og en læsecache gemmer tidligere forespørgsler og svar, så gentagne forespørgsler fra flere HMI- eller SCADA-masterer besvares fra hukommelsen. Det reducerer trafikken på RS-485-bussen og forkorter svartiderne på Ethernet-siden. Automatisk styring af RS-485-retning fjerner behovet for at håndtere transceiverens retning i applikationen.Gatewayen understøtter Modbus TCP/UDP og Modbus RTU/ASCII i både master- og slaverolle og kan konfigureres via den indbyggede webserver eller findes på netværket med UDP Search. Den forsynes fra en klemrække med +12 ~ 48 VDC og monteres på DIN-skinne i et kompakt plasthus.AnvendelserFabriksautomationBygnings- og hjemmeautomationFjerndiagnose og -styringSolcelleovervågning

The tGW-718 CR er en kompakt gateway, der gør det muligt for en Modbus TCP-host at kommunikere med seriehenvendte Modbus RTU- eller ASCII-enheder over Ethernet. Den fjerner kabellængdebegrænsningen i ældre seriel-forbindelser og understøtter både TCP/UDP-master- og slave-drift samt RTU/ASCII-master- og slave-drift på den serielle side.En læsecache gemmer tidligere forespørgsler og svar i modulets hukommelsesbuffer, så gentagne forespørgsler fra HMI- eller SCADA-mastere besvares med det samme. Dette reducerer belastningen på RS-485-bussen og giver hurtigere TCP-svar. Netværksopsætningen kan bruge en statisk IP-adresse eller DHCP, og den indbyggede webserver (HTTP) håndterer konfigurationen. UDP Search-responderen hjælper med at finde enheden på netværket.Enheden accepterer IEEE 802.3af (Klasse 1) Power over Ethernet eller en +12 ~ 48 VDC forsyning via klemrække. Den har et plastik-kabinet til DIN-skinne med klemrække til ledningsføring og leveres med en DC-jack til 2-leder strømkabel, 0,3 m. Den er RoHS-kompatibel.AnvendelserFabriksautomationBygnings- og hjemmeautomationFjerndiagnose og -styringSolcelleovervågning

The tGW-718i CR er en kompakt gateway, der gør det muligt for Modbus TCP/UDP-mastere at kommunikere med seriel Modbus RTU- eller ASCII-enheder over Ethernet, og dermed fjerne kabellængdebegrænsningerne i ældre seriel netværk. Den passer til ingeniører, der skal føre enheder med kun seriel kommunikation, såsom instrumenter, frekvensomformere eller styringer, over på et TCP/IP-netværk uden at skulle installere en computer eller server i felten.Enheden har én isoleret RS-232-, RS-422- eller RS-485-port samt en 10/100 Base-TX Ethernet-port med Power over Ethernet iht. IEEE 802.3af Klasse 1. Den kan også forsynes fra en klemrække med +12 ~ 48 VDC. En læsecache gemmer tidligere anmodninger og svar, så gentagne forespørgsler til samme slave-enhed besvares straks, hvilket reducerer belastningen på RS-485-bussen og forbedrer svartiderne. Enheden kan desuden konfigureres til par-forbindelse eller seriel bro-drift, hvor data routes over TCP/IP mellem to serielle Modbus-enheder.Denne variant leveres med et DC-jack til 2-leder strømkabel, 0,3 m. Konfigurationen foregår via en indbygget HTTP-webserver, og enheden understøtter statisk IP- eller DHCP-adressering samt UDP-baseret enhedsopsøgning.AnvendelserFabriksautomationBygnings- og husautomationFjerndiagnose og -styringSolcelleovervågning
