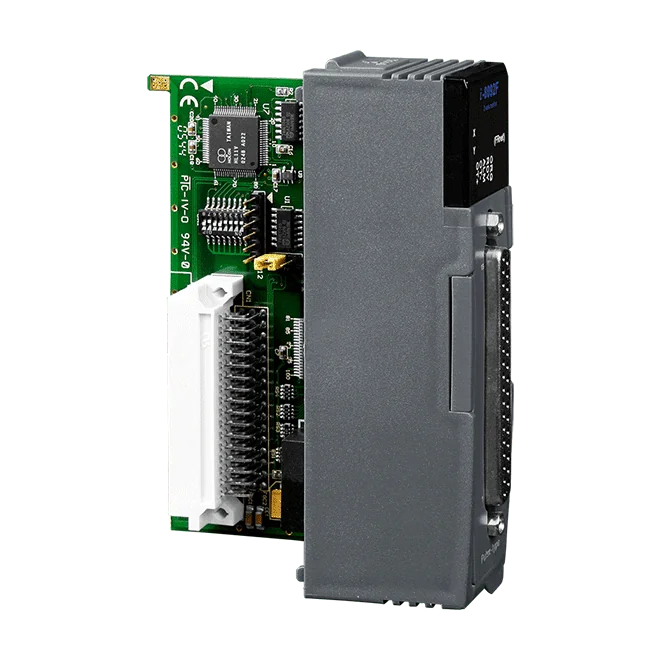

I-8092F-G 2-akse motion control-modul med FRnet master, 4 Mpps pulsudgang
2-akset højhastigheds motion control-modul til ICP DAS I-8000- og PAC-styringer med 4 Mpps pulsudgang pr. akse og en totrådet FRnet master til udvidelse af det eksterne I/O.
- 2-akset uafhængig motion control med lineær og cirkulær interpolation for to akser
- Maksimal pulsudgangshastighed på 4 Mpps pr. akse, typerne CW/CCW eller PULSE/DIR
- 32-bit encoder-tæller pr. akse med A/B-fase- eller op/ned-indgangstilstande
- Programmerbar T/S-kurve acceleration og deceleration samt kontinuerlig interpolation
- Programmerbar automatisk referencekørsel og softwaregrænser for hver akse
- FRnet master til udvidelse af det eksterne I/O op til 128 DI og 128 DO over to ledninger
3.026,77 kr. pr. stk.
| 1-9 stk. | 3.026,77 kr. | |
|---|---|---|
| 10-30 stk. | 2.877,30 kr. | −5 % |
| 31+ stk. | 2.727,83 kr. | −10 % |
Produktinformation "I-8092F-G 2-akse motion control-modul med FRnet master, 4 Mpps pulsudgang"
I-8092F-G er et 2-akset modul til styring af trinmotorer og pulsbaserede servomotorer til ICP DAS I-8000 og PAC-styringer. Det egner sig til generelle motion control-opgaver, hvor hver akse har brug for hurtig pulsudgang, encoder-feedback og programmerbare bevægelsesprofiler.
Hver akse har en maksimal pulsudgangshastighed på 4 Mpps med udgangstyperne CW/CCW eller PULSE/DIR og en 32-bit encoder-tæller, der accepterer A/B-fase- eller op/ned-indgange. Lineær og cirkulær interpolation er tilgængelig for to akser, sammen med kontinuerlig interpolation og programmerbar T/S-kurve acceleration og deceleration. Automatisk referencekørsel og softwaregrænser kan indstilles pr. akse, og håndhjul- og jog-funktioner understøttes.
Modulet indeholder én FRnet master, som udvider det eksterne I/O over en totrådsforbindelse til op til 128 DI- og 128 DO-kanaler. Digitale indgange og udgange er galvanisk isoleret til 2500 Vrms. Modulet trækker +5 V ved 500 mA, har et 37-polet D-sub-stik og er specificeret til drift ved -20 ~ +75°C. Softwaresupport omfatter DLL'er til Visual C++, C#, VB.Net og Visual Basic 6.0 samt EzGo Utility.
Anvendelser
- Generel 2-akset motion control
- Styring af trinmotorer og pulsbaserede servomotorer
- Multiakse-bevægelse på I-8000- og PAC-styringer
| Digitale indgange: | 128 (udvidelig) |
|---|---|
| Digitale udgange: | 128 (udvidelig) |
| Driftstemperatur: | -20 ~ +75 °C |
| Grænseflade: | 37-benet D-sub |
| Produkttype: | Bevægelsesstyringsmodul |
| Protokol: | FRnet |
| Strømindgang: | +5 V |
| Isolation: | 2500 Vrms |
Specifikationer
| Software | |
|---|---|
| Udvikling | Visual C++ lib/DLL C#, VB.Net DLL Visual Basic 6.0 |
| Hjælpeprogram | EzGo Utility |
| Hardware | |
| Stik | 37-benet D-sub |
| Generelt | |
| Antal akser | 2 |
| Driftstilstand | Halvlukket sløjfe |
| Synkron handling | - |
| Hastighedsprofil | T/S-kurve |
| Positionskontroltilstand | Inkremental tilstand |
| Kommandotype | Pulskommando |
| Akse-I/O | |
| Servo-grænseflade, udgang | SVON |
| Mekanisk kontaktindgang | Home, LMT+/-, NHOME, EMG |
| Servo-grænseflade, indgang | INP, ALM |
| Encoder-indgang | |
| Tilstand | A/B-fase, Op/Ned |
| Ringtællertilstand | 32-bit |
| Tællehastighed | 4 MHz (maks.) |
| Tællerbredde | 32-bit |
| Pulsudgang | |
| Tilstand | CW/CCW, PULSE/DIR |
| Tællerbredde | 32-bit |
| Hastighed | 4 MHz (maks.) |
| Interpolation | |
| Cirkulær | 2 akser |
| Lineær | 2 akser |
| Digital indgang | |
| Kanaler | Udvidelig: 128 DI |
| Isolation | 2500 Vrms optisk isolation |
| Digital udgang | |
| Kanaler | Udvidelig: 128 DO |
| Isolation | 2500 Vrms optisk isolation |
| Strøm | |
| Forbrug | +5 V @ 500 mA |
| Miljø | |
| Driftstemperatur | -20 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +85°C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
