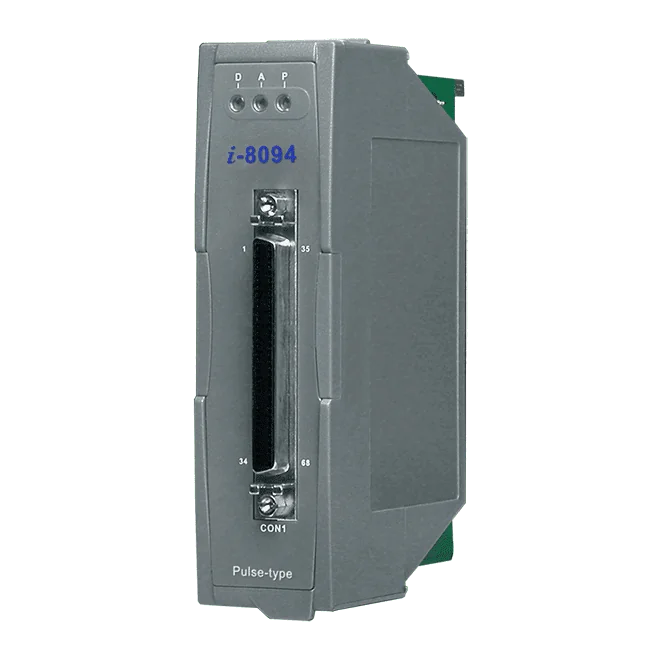

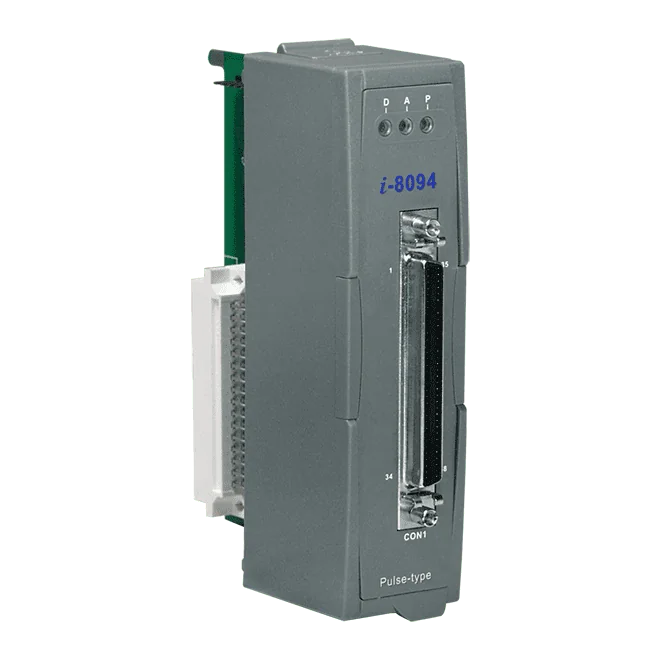

I-8094-G 4-Axis High-Speed Motion Control Module til XP-8000/WP-8000 PAC
Firakset pulsbaseret motion control-modul til ICP DAS' XP-8000- og WP-8000-PAC'er med 4 Mpps pulsudgang pr. akse, 32-bit encoder-tælling og T/S-kurve hastighedsprofiler.
- Uafhængig styring af fire akser med håndhjul- og jog-funktioner
- Lineær interpolation på 2 til 3 af de 4 akser og cirkulær interpolation på 2 vilkårlige akser
- Pulsudgang på op til 4 Mpps pr. akse i CW/CCW- eller PULSE/DIR-tilstande
- Programmerbar T/S-kurve acceleration og deceleration
- 32-bit encoder-tæller pr. akse med A/B-fase- eller op/ned-indgang
- Automatisk referencekørsel pr. akse, positionssammenligning og softwaregrænser
3.923,59 kr. pr. stk.
| 1-9 stk. | 3.923,59 kr. | |
|---|---|---|
| 10-30 stk. | 3.729,28 kr. | −5 % |
| 31+ stk. | 3.527,49 kr. | −10 % |
Produktinformation "I-8094-G 4-Axis High-Speed Motion Control Module til XP-8000/WP-8000 PAC"
I-8094-G tilføjer fire uafhængige bevægelsesakser til ICP DAS' programmerbare automationsstyringer XP-8000 og WP-8000. Modulet styrer step- eller pulsbaserede servomotorer med pulsudgang på op til 4 Mpps pr. akse og læser en 32-bit encoder-tæller på hver akse. Det passer til ingeniører, der har brug for generel multiakse-positionering, interpolerede bevægelser og automatisk referencekørsel uden selv at skulle udvikle bevægelseslogikken fra bunden.
Det meste af bevægelsesarbejdet, herunder interpolation, accelerationsprofilering og referencekørsel, udføres i modulets dedikerede motion-ASIC, så PAC-processoren belastes kun lidt. Bevægelsesstatus og de øvrige I/O-kanaler på styringen kan stadig overvåges, mens motorerne kører, og flere motion-moduler kan deles om én PAC. Et sæt synkrone handlinger gør det muligt at konfigurere hændelsesstyrede reaktioner på modulet.
Bestillingskoden I-8094-G CR er højhastighedsvarianten af I-8094-serien. Modulet er certificeret til CE, UKCA, FCC, RoHS og WEEE og har et 68-benet SCSI-II-stik med et driftsområde på -20 ~ +75°C.
Anvendelser
- Generel multiakse-bevægelsesstyring
- Styring af step- og pulsbaserede servomotorer
- Motion-tilføjelse til XP-8000- og WP-8000-PAC-systemer
| Driftstemperatur: | -20 ~ +75°C |
|---|---|
| Grænseflade: | 68-pin SCSI-II |
| Produkttype: | Bevægelsesstyringsmodul |
| Isolation: | 2500 Vrms |
Specifikationer
| Software | |
|---|---|
| Udvikling | Visual C++ lib/DLL C#, VB.Net DLL Visual Basic 6.0 |
| Hjælpeprogram | EzGo Utility |
| Hardware | |
| Stik | 68-pin SCSI-II-stik |
| Generelt | |
| Antal akser | 4 |
| Driftstilstand | Halvlukket sløjfe |
| Synkron handling | 10 aktiveringsfaktorer og 14 handlinger |
| Hastighedsprofil | T/S-kurve |
| Positionskontroltilstand | Inkremental tilstand og absolut tilstand |
| Kommandotype | Pulskommando |
| Automatisk søgning efter hjemposition | Ja |
| Indgangssignalfilter | 2 ~ 16 ms, 8 trin |
| Akse-I/O | |
| Servo-grænseflade, udgang | SVON |
| Mekanisk kontaktindgang | Home, LMT+/-, NHOME, EMG |
| Positionssammenligningsudgang | 10 KHz (kun X og Y) |
| Servo-grænseflade, indgang | INP, ALM |
| Encoder-indgang | |
| Tilstand | A/B-fase, Op/Ned |
| Ringtællertilstand | 32-bit |
| Tællehastighed | 4 MHz (maks.) |
| Tællerbredde | 32-bit |
| Pulsudgang | |
| Tilstand | CW/CCW, PULSE/DIR |
| Tællerbredde | 32-bit |
| Hastighed | 4 MHz (maks.) |
| Interpolation | |
| Cirkulær | Vilkårlige 2 akser |
| Kontinuerlig | Ja |
| Lineær | Vilkårlige 2 til 3 af 4 akser |
| Digital indgang | |
| Kanaler | - |
| Isolation | 2500 Vrms optisk isolation (med DN-8468) |
| Digital udgang | |
| Kanaler | - |
| Isolation | 2500 Vrms optisk isolation (med DN-8468) |
| Strøm | |
| Forbrug | +5 V @ 500 mA |
| Miljø | |
| Driftstemperatur | -20 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +85°C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
