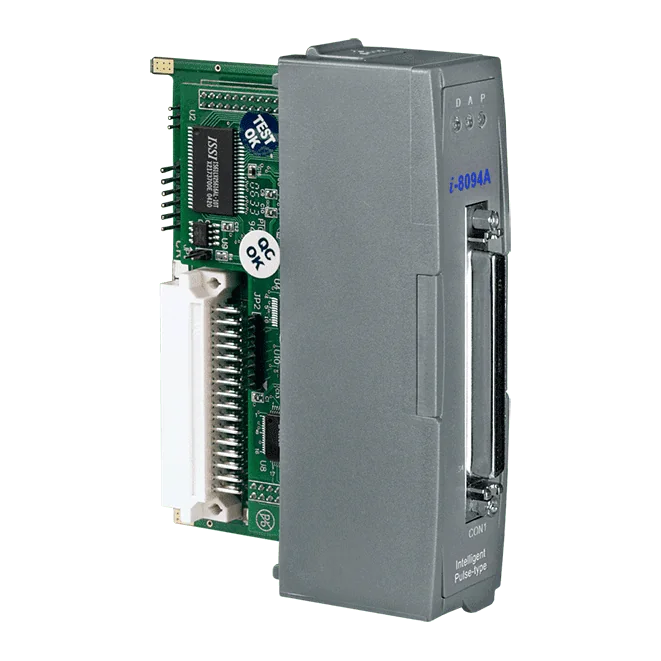

I-8094A-G 4-akset pulsmotion-styringsmodul med intern 80186 CPU
4-akset pulstypet motion-styringsmodul til ICP DAS PAC-styringer med intern 80186 CPU til selvstændig motion eller brugerdefinerede makrofunktioner.
- Uafhængig 4-akset motion-styring med pulsudgange op til 4 Mpps pr. akse
- Intern 80186 CPU muliggør selvstændig motion-drift uden PAC
- Lineær interpolation på 2 til 3 af 4 akser, cirkulær interpolation på 2 vilkårlige akser og kontinuerlig interpolation
- Programmerbar T/S-kurve acceleration og deceleration
- 32-bit encodertæller pr. akse med A/B-fase eller op/ned-indgang op til 4 MHz
- Programmerbar automatisk homing pr. akse samt understøttelse af håndhjul og jog-funktioner
5.007,25 kr. pr. stk.
| 1-9 stk. | 5.007,25 kr. | |
|---|---|---|
| 10-30 stk. | 4.753,15 kr. | −5 % |
| 31+ stk. | 4.506,52 kr. | −10 % |
Produktinformation "I-8094A-G 4-akset pulsmotion-styringsmodul med intern 80186 CPU"
I-8094A-G er et 4-akset styringsmodul til trin- og pulstypede servomotorer til ICP DAS PAC-serien. Det egner sig til generelle motion-applikationer, hvor interpolation, referencekørsel (homing) og synkrone handlinger skal udføres på flere akser samtidigt.
I modsætning til standard I-8094 indeholder denne variant en intern 80186 CPU. Modulet kan køre motion-operationer uden en PAC, og når det anvendes sammen med en PAC, kan det udføre brugerdefinerede subrutiner (makrofunktioner). Kundespecifikke rutiner kan gemmes inde i modulet. De fleste motion-opgaver håndteres af motion-ASIC'en, så processorbelastningen forbliver lav, og motion-status samt andre I/O på PAC'en kan stadig overvåges under drift.
Centrale motion-funktioner omfatter 2/3-akset lineær interpolation, 2-akset cirkulær interpolation, T/S-kurve acceleration og deceleration, automatisk homing, positionssammenligning og software-endestop. Flere moduler kan monteres i samme PAC på grund af den lette CPU-belastning.
Anvendelser
- Generel multiakset motion-styring
- Styring af trin- og pulstypede servomotorer
- Motion-applikationer, der kører sammen med ICP DAS PAC-styringer
| Driftstemperatur: | -20 ~ +75 °C |
|---|---|
| Grænseflade: | 68-pin SCSI-II |
| Produkttype: | Bevægelsesstyringsmodul |
| Strømindgang: | +5 V @ 500 mA |
| Isolation: | 2500 Vrms |
Specifikationer
| Software | |
|---|---|
| Udvikling | Brugerdefinerede makrofunktioner |
| SDK | DOS 6.2 |
| Hardware | |
| Stik | 68-pin SCSI-II-stik |
| Generelt | |
| Antal akser | 4 |
| Driftstilstand | Halvlukket sløjfe |
| Synkron handling | 10 aktiveringsfaktorer og 14 handlinger |
| Hastighedsprofil | T/S-kurve |
| Positionskontroltilstand | Inkremental tilstand og absolut tilstand |
| Kommandotype | Pulskommando |
| Automatisk søgning efter hjemposition | Ja |
| Indgangssignalfilter | 2 ~ 16 ms, 8 trin |
| Akse-I/O | |
| Servo-grænseflade, udgang | SVON |
| Manuel pulsgenerator | Ja |
| Mekanisk kontaktindgang | Home, LMT+/-, NHOME, EMG |
| Positionssammenligningsudgang | 10 KHz (kun X og Y) |
| Servo-grænseflade, indgang | INP, ALM |
| Encoder-indgang | |
| Tilstand | A/B-fase, Op/Ned |
| Ringtællertilstand | 32-bit |
| Tællehastighed | 4 MHz (maks.) |
| Tællerbredde | 32-bit |
| Pulsudgang | |
| Tilstand | CW/CCW, PULSE/DIR |
| Tællerbredde | 32-bit |
| Hastighed | 4 MHz (maks.) |
| Interpolation | |
| Cirkulær | Vilkårlige 2 akser |
| Kontinuerlig | Ja |
| Lineær | Vilkårlige 2 til 3 af 4 akser |
| Digital indgang | |
| Kanaler | - |
| Isolation | 2500 Vrms optisk isolation |
| Digital udgang | |
| Kanaler | - |
| Isolation | 2500 Vrms optisk isolation |
| Strøm | |
| Forbrug | +5 V @ 500 mA |
| Miljø | |
| Driftstemperatur | -20 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +85°C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
